Nieliniowość brzegowa

Nieliniowość brzegowa to jeden z podstawowych rodzajów nieliniowości występujących w analizie metodą elementów skończonych (MES). Pojawia się wtedy, gdy warunki brzegowe modelu nie pozostają stałe w trakcie obliczeń, lecz zmieniają się wraz z deformacją, przemieszczeniem lub kontaktem między elementami. Oznacza to, że granice oddziaływania, obszary styku lub sposób przekazywania obciążeń zależą bezpośrednio od aktualnego stanu układu.

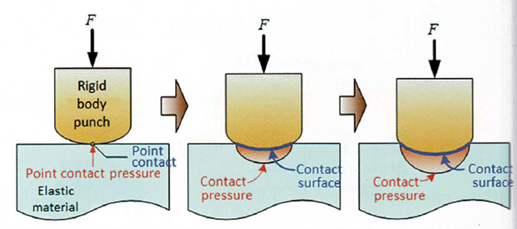

W analizie numerycznej granice analizowanego obiektu określa się jako wartości brzegowe. Na przykład, gdy metalowa płyta jest odkształcana przez stempel w celu nadania jej określonego kształtu, wartością brzegową staje się zewnętrzny obrys płyty, a część tej granicy znajduje się w kontakcie ze stemplem. W miarę wzrostu nacisku zwiększają się zarówno powierzchnia styku, jak i ciśnienie kontaktowe pomiędzy płytą a narzędziem.

Czym jest nieliniowość brzegowa?

Nieliniowość brzegowa występuje wtedy, gdy warunki brzegowe są zależne od rozwiązania i nie mogą zostać jednoznacznie określone przed rozpoczęciem obliczeń. W praktyce oznacza to, że obszar kontaktu, kierunek działania sił, zakres podpór lub warunki przemieszczeń zmieniają się w czasie analizy.

W przypadku blachy odkształcanej stemplem zarówno powierzchnia kontaktu, jak i siła kontaktowa rosną wraz z deformacją materiału. Problem polega na tym, że sama deformacja jest wielkością nieznaną i dopiero ma zostać wyznaczona w toku analizy. W efekcie również warunki brzegowe są nieznane a priori, co prowadzi właśnie do nieliniowości brzegowej.

Jak powstaje nieliniowość brzegowa w analizie MES?

W metodzie elementów skończonych nieliniowość brzegowa najczęściej pojawia się w zagadnieniach kontaktowych. Gdy dwa obiekty zbliżają się do siebie, stykają lub oddzielają, zmienia się lokalizacja strefy kontaktu oraz sposób przekazywania obciążeń. To sprawia, że model nie może być opisany przy użyciu stałych, liniowych warunków brzegowych.

Typowe sytuacje prowadzące do nieliniowości brzegowej to między innymi:

• kontakt między częściami mechanizmu,
• wciskanie jednego elementu w drugi,
• formowanie blach,
• zagniatanie lub dociskanie materiału,
• problemy z tarciem, separacją i przyleganiem.

W każdym z tych przypadków warunki kontaktu zależą od aktualnego położenia elementów, a więc zmieniają się podczas obliczeń.

Nieliniowość brzegowa a inne rodzaje nieliniowości

Nieliniowość brzegowa jest jedną z trzech głównych kategorii nieliniowości w analizie MES. Oprócz niej wyróżnia się jeszcze nieliniowość materiałową oraz nieliniowość geometryczną.

Najważniejsze rodzaje nieliniowości w MES to:

• nieliniowość materiałowa – gdy właściwości materiału zmieniają się wraz z poziomem odkształcenia lub naprężenia,
• nieliniowość geometryczna – gdy duże przemieszczenia i obroty wpływają na zachowanie konstrukcji,
• nieliniowość brzegowa – gdy warunki kontaktu lub ograniczenia zmieniają się w trakcie analizy.

W praktyce bardzo często kilka rodzajów nieliniowości występuje jednocześnie. Dobrym przykładem jest formowanie blach, gdzie pojawia się zarówno kontakt, duże deformacje, jak i nieliniowe zachowanie materiału.

Dlaczego nieliniowość brzegowa jest trudna obliczeniowo?

Nieliniowość brzegowa znacząco zwiększa złożoność obliczeniową, ponieważ wymaga ciągłej aktualizacji stanu kontaktu i warunków brzegowych w kolejnych iteracjach. Program MES musi na bieżąco sprawdzać, które powierzchnie stykają się ze sobą, gdzie pojawia się nacisk, gdzie następuje odspojenie, a także jaki wpływ mają tarcie i przemieszczenia na dalszy przebieg analizy.

Z tego względu w analizach tego typu stosuje się iteracyjne algorytmy numeryczne, najczęściej oparte na metodzie Newtona-Raphsona lub jej odmianach. Konieczne jest również odpowiednie zdefiniowanie parametrów kontaktu, takich jak sztywność kontaktowa, współczynnik tarcia czy warunek separacji. Błędy w tym zakresie mogą prowadzić do problemów ze zbieżnością albo do uzyskania niewiarygodnych wyników.

Gdzie nieliniowość brzegowa ma największe znaczenie?

Nieliniowość brzegowa ma szczególne znaczenie wszędzie tam, gdzie kontakt między elementami decyduje o rzeczywistym zachowaniu układu. W praktyce dotyczy to wielu zagadnień inżynierskich związanych z montażem, obróbką plastyczną i pracą mechanizmów.

Najczęstsze zastosowania nieliniowości brzegowej obejmują:

• analizę kontaktu w połączeniach mechanicznych,
• symulacje wciskania i osadzania elementów,
• modelowanie procesów tłoczenia i gięcia,
• analizę zamknięć, docisków i prowadnic,
• symulacje tarcia i zużycia powierzchni styku.

W takich przypadkach poprawne uwzględnienie nieliniowości brzegowej jest niezbędne do uzyskania realistycznego opisu naprężeń, przemieszczeń oraz sił kontaktowych.
