Zasada superpozycji

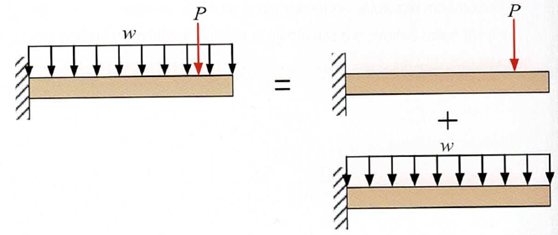

Zasada superpozycji to jedno z podstawowych pojęć w mechanice i analizie MES, które pozwala znacząco uprościć obliczenia w układach liniowych. Mówi ona, że całkowita odpowiedź układu na kilka oddziaływań jest sumą odpowiedzi wywołanych przez każde z nich osobno.

W praktyce oznacza to, że zamiast analizować skomplikowane obciążenia jednocześnie, można rozłożyć je na prostsze przypadki i zsumować wyniki.

Czym jest zasada superpozycji?

Zasada superpozycji zakłada, że jeśli efekt działania wielu czynników jest równy sumie efektów wywołanych przez każdy z nich oddzielnie, to układ ma charakter liniowy.

Innymi słowy:

• odpowiedź układu na obciążenie A i B jednocześnie
• jest równa sumie odpowiedzi na A oraz na B rozpatrywane osobno

Warunek ten musi być spełniony, aby można było stosować superpozycję w analizie.

Kiedy zasada superpozycji jest spełniona?

Zasada superpozycji obowiązuje wyłącznie w układach liniowych. Oznacza to, że muszą być spełnione dwa kluczowe warunki:

• proporcjonalność – odpowiedź rośnie proporcjonalnie do obciążenia,
• addytywność – odpowiedzi można sumować.

Jeśli którykolwiek z tych warunków nie jest spełniony, układ staje się nieliniowy i zasada superpozycji przestaje działać.

Przykład działania zasady superpozycji

Dobrym przykładem jest wspornik poddany obciążeniu siłą.

Jeżeli:

• siła 10 N powoduje ugięcie 10 mm,
• to siła 20 N powinna powodować ugięcie 20 mm

Taka zależność świadczy o liniowym zachowaniu układu. Jeśli jednak rzeczywiste ugięcie różni się od tej wartości, oznacza to pojawienie się nieliniowości.

Zastosowanie zasady superpozycji w MES

W analizie metodą elementów skończonych zasada superpozycji ma ogromne znaczenie praktyczne. Pozwala ona znacząco skrócić czas obliczeń i uprościć analizę złożonych przypadków obciążeniowych.

Typowe zastosowania zasady superpozycji obejmują:

• analizę wielu przypadków obciążeń (load cases),
• kombinacje obciążeń w konstrukcjach,
• szybkie szacowanie odpowiedzi układu,
• optymalizację projektów.

Zamiast wykonywać jedną złożoną analizę, można przeprowadzić kilka prostszych i zsumować wyniki.

Kiedy zasada superpozycji nie działa?

W rzeczywistych problemach inżynierskich bardzo często mamy do czynienia z układami nieliniowymi, w których zasada superpozycji nie obowiązuje.

Do najczęstszych przyczyn należą:

• nieliniowość materiałowa (uplastycznienie),
• duże przemieszczenia i zmiany geometrii,
• kontakt między elementami,
• zjawiska zależne od czasu (np. pełzanie).

W takich przypadkach konieczne jest przeprowadzenie pełnej analizy dla każdego wariantu obciążenia.

Znaczenie zasady superpozycji w inżynierii

Zasada superpozycji jest jednym z fundamentów analizy liniowej i stanowi podstawę wielu metod obliczeniowych stosowanych w inżynierii.

Główne zalety zasady superpozycji to:

• uproszczenie analizy,
• oszczędność czasu obliczeń,
• możliwość łatwego łączenia przypadków obciążeń.

Jednocześnie jej stosowanie wymaga świadomości ograniczeń – błędne założenie liniowości może prowadzić do poważnych błędów w wynikach.
