Obliczenia wytrzymałościowe w projektowaniu konstrukcji

Obliczenia wytrzymałościowe są istotną częścią procesu projektowania konstrukcji. Służą do określenia siły, jaką konstrukcja może wytrzymać, zanim ulegnie awarii. Obliczenia te pomagają inżynierom projektować konstrukcje, które mogą bezpiecznie wytrzymać obciążenia, którym będą poddawane.

Analiza wytrzymałości jest również wykorzystywana do oceny istniejących konstrukcji pod kątem bezpieczeństwa i stabilności. Analizując naprężenia w konstrukcji, inżynierowie mogą określić, czy konieczne są modyfikacje, aby zapewnić jej bezpieczną eksploatację.

Czym są obliczenia wytrzymałościowe i dlaczego są ważne?

Obliczenia wytrzymałościowe służą do określenia wytrzymałości konstrukcji, zapewniając, że może on wytrzymać siły zewnętrzne, takie jak wiatr, wibracje i inne warunki środowiskowe. Dostarczają inżynierom danych potrzebnych do upewnienia się, że ich projekty są bezpieczne i niezawodne.

Obejmują szczegółową analizę właściwości materiału, geometrii, warunków obciążenia i innych czynników wpływających na wytrzymałość projektu. Dane te są następnie wykorzystywane do obliczenia maksymalnego obciążenia, jakie można przyłożyć do konstrukcji, zanim ulegnie ona uszkodzeniu lub ulegnie znaczącej deformacji. Wykonując te obliczenia, inżynierowie mogą upewnić się, że ich projekty spełniają wymogi bezpieczeństwa i będą działać niezawodnie w rzeczywistych warunkach.

Rodzaje obliczeń wytrzymałościowych i ich zastosowanie

Znajomość wytrzymałości materiałów, komponentów i konstrukcji jest niezbędna do projektowania bezpiecznych i niezawodnych produktów. Istnieją różne wzory i równania używane do obliczania wytrzymałości różnych materiałów, komponentów i struktur.

Obejmują one wzory do obliczania wytrzymałości konstrukcyjnej, granicy plastyczności, wytrzymałości na rozciąganie, skręcanie i wytrzymałości zmęczeniowej. Każda formuła uwzględnia różne czynniki, takie jak właściwości materiału, geometria analizowanego elementu lub konstrukcji, czy warunki działającego obciążenia.

Obliczenia te mogą być wykorzystywane w różnych zastosowaniach inżynierskich. Od projektowania pojedynczych elementów, aż po analizę całych konstrukcji. Ich wykonanie jest ważne, ponieważ pomaga inżynierom upewnić się, że ich projekty są bezpieczne i niezawodne. Zapewniają dokładną ocenę zdolności materiału lub komponentu do wytrzymania przyłożonych do niego obciążeń.

Być może zainteresuje Cię też:

Analiza spektrum odpowiedzi modalnej, a wymuszenia bezpośrednie konstrukcji

Projektowanie konstrukcji stalowych przy użyciu metody elementów skończonych

Metody i narzędzia do wykonywania obliczeń wytrzymałościowych

Najbardziej powszechną metodą wykonywania obliczeń wytrzymałościowych jest metoda elementów skończonych (MES). Dzięki MES można precyzyjnie określić jakie maksymalne obciążenie może wytrzymać analizowana konstrukcja.

Podstawowym założeniem tej metody jest podzielenie ciągłego, spójnego obiektu na wiele mniejszych elementów skończonych. Następnie obliczenia są przeprowadzane dla wybranych punktów między elementami (zwanych węzłami).

Jednak ręczne przeprowadzanie tego typu obliczeń byłoby czasochłonne i ryzykowne ze względu na wysokie prawdopodobieństwo wystąpienia błędów obliczeniowych. Dlatego do obliczania wytrzymałości inżynierowie wykorzystują specjalistyczne oprogramowanie inżynierskie CAE – Computer Aided Engineering.

Oprogramowanie tego typu zalicza się do grona specjalistycznych narzędzi do projektowania wspomaganego komputerowo. Umożliwia inżynierom zbadanie wydajności modelu projektowego i wykorzystanie wyników analitycznych do modyfikacji i ulepszania modelu przed rozpoczęciem produkcji i testowania prototypów.

W rzeczywistych analizach inżynierskich i projektach obejmujących różne kształty i materiały, CAE nieustannie pomaga skrócić czas projektowania i rozwoju konstrukcji oraz wzmocnić konkurencyjność produktów i technologii. Możliwość oceny wydajności produktu lub systemu przed wytworzeniem prototypu jest tak ważna, że CAE stało się silnym i skutecznym narzędziem nie tylko w swoich tradycyjnych dziedzinach inżynierii, ale także w innych dziedzinach, takich jak medycyna, komunikacja, elektryka, elektronika i inżynieria półprzewodników.

Jak korzystać z programów do dokładnych obliczeń wytrzymałościowych?

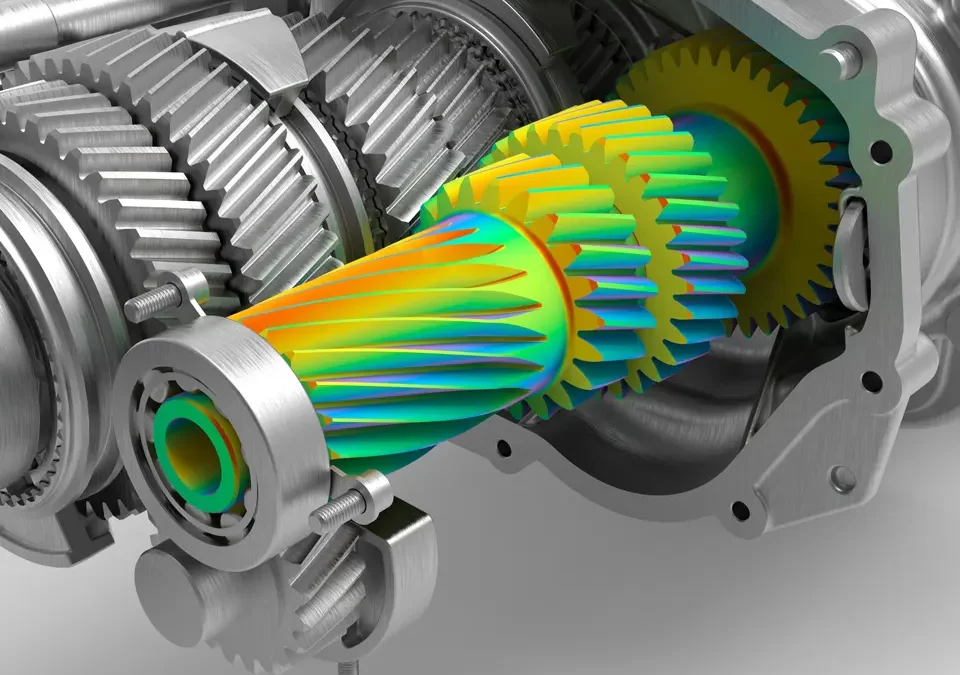

Oprogramowanie do analizy metodą elementów skończonych (MES) może być wykorzystywane do symulacji i analizy działania konstrukcji w różnych warunkach obciążenia.

Jest to nieocenione narzędzie, pozwalające inżynierom zidentyfikować słabe punkty konstrukcji i wprowadzić niezbędne zmiany przed jej fizycznym wyprodukowaniem. Oprogramowanie symulacyjne może być również wykorzystywane do analizowania zachowania konstrukcji w ekstremalnych warunkach obciążenia, którym będzie poddawana w rzeczywistych warunkach.

Zaprojektowane w ten sposób obiekty, charakteryzują się dużo większym bezpieczeństwem i wytrzymałością, ponieważ już na etapie projektowania możliwe jest wykrycie i wyeliminowanie potencjalnych problemów mogących generować uszkodzenia lub wady w późniejszym użytkowaniu.

Dlatego dzięki zaawansowanym rozwiązaniom programowym inżynierowie mogą mieć pewność, że ich projekty są bezpieczne i niezawodne w realnych zastosowaniach.

Korzyści z wykonywania obliczeń wytrzymałościowych

Bez wątpienia najważniejszą korzyścią określania wytrzymałości jest pewność dotycząca bezpieczeństwa i trwałości projektowanej konstrukcji. Jednak wykonywanie obliczeń MES ma również inne, niemniej ważne korzyści.

Prawidłowo przeprowadzone obliczenia wytrzymałościowe pomagają zaoszczędzić nawet do 70% kosztów związanych z projektowaniem i produkcją. Jest to możliwe z uwagi na fakt, iż wprowadzenie gotowego produktu wymaga zdecydowanie mniejszej ilości prototypów niż w przypadku innych metod oceny trwałości.

Tego typu symulacje komputerowe pomagają wyeliminować wszelkie wady konstrukcyjne. I to jeszcze przed fizycznym powstaniem konstrukcji, co znacząco przyczynia się do skrócenia czasu projektowania.

Ponadto przewagą symulacji komputerowych (CAE) nad wykonywaniem ręcznych obliczeń jest ich dokładność i praktycznie zerowe ryzyko błędu.

Podsumowanie – czy warto wykonywać obliczenia wytrzymałościowe?

Obliczanie wytrzymałości to proces, który obejmuje kilka etapów. Jest stosowany w wielu gałęziach przemysłu, takich jak na przykład inżynieria, budownictwo czy motoryzacja. Analizy tego typu są niezbędne do zapewnienia, że materiały użyte w projekcie spełniają normy bezpieczeństwa i jakości.

Jednak wykonanie dokładnych obliczeń wytrzymałościowych nie zawsze jest łatwe, ponieważ istnieje wiele potencjalnych wyzwań i pułapek, które mogą się pojawić. Obejmują one obliczenia zmęczeniowe elementów konstrukcyjnych, dokładne obliczenie obciążeń konstrukcji i zapewnienie, że konstrukcja jest zaprojektowana tak, aby wytrzymać te obciążenia.

Dlatego, aby mieć pewność że przeprowadzona analiza wytrzymałości konstrukcji jest prawidłowa, warto skorzystać z pomocy specjalistów. Zapraszamy do kontaktu poprzez poniższy formularz. Skontaktujemy się z Państwem i wspólnie omówimy to, jak możemy pomóc.
