Płaski stan odkształceń (plane strain state)

Podczas działania sił zewnętrznych na obiekt, powstające odkształcenia mają zazwyczaj charakter trójwymiarowy, co oznacza, że występują we wszystkich trzech kierunkach przestrzennych. W wielu przypadkach możliwe jest jednak zastosowanie uproszczeń, które znacząco ułatwiają analizę.

Jednym z najważniejszych takich uproszczeń w mechanice i metodzie elementów skończonych jest płaski stan odkształceń.

Czym jest płaski stan odkształceń?

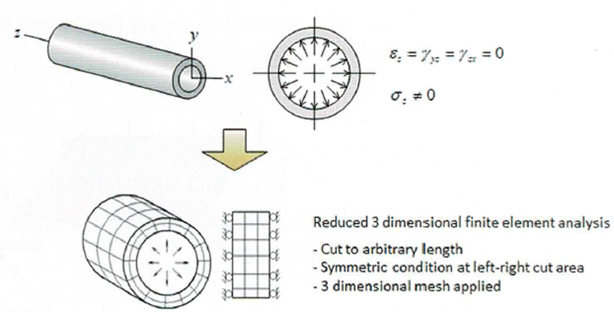

Płaski stan odkształceń to szczególny przypadek, w którym odkształcenia w jednym kierunku (najczęściej osi Z) są równe zeru lub na tyle małe, że można je pominąć. Oznacza to, że materiał nie ulega wydłużeniu ani ścinaniu w tym kierunku.

W praktyce przyjmuje się, że:

• odkształcenie normalne w kierunku Z wynosi zero,
• odkształcenia styczne związane z tym kierunkiem również są pomijalne,
• deformacja zachodzi wyłącznie w płaszczyźnie XY.

Takie założenie pozwala znacząco uprościć model matematyczny i obliczeniowy.

Kiedy występuje płaski stan odkształceń?

Płaski stan odkształceń występuje wtedy, gdy geometria oraz warunki obciążenia są niezmienne w jednym kierunku, a obiekt jest bardzo długi wzdłuż tej osi.

Aby można było zastosować to uproszczenie, muszą być spełnione następujące warunki:

• długość obiektu w jednym kierunku jest znacznie większa niż w pozostałych,
• obciążenia są stałe wzdłuż tej osi,
• warunki podparcia nie zmieniają się w tym kierunku.

W efekcie analizowany element zachowuje się tak, jakby był nieskończenie długi.

Przykłady konstrukcji w stanie odkształcenia płaskiego

W praktyce inżynierskiej wiele konstrukcji można analizować przy użyciu tego uproszczenia, co znacząco redukuje złożoność obliczeń.

Typowe przykłady konstrukcji w stanie odkształcenia płaskiego to:

• zapory wodne,
• ściany oporowe,
• tunele,
• długie nasypy i konstrukcje geotechniczne.

W każdym z tych przypadków kluczowe jest to, że geometria i obciążenia nie zmieniają się wzdłuż jednej osi.

Płaski stan odkształceń w analizie MES

Jedną z największych zalet płaskiego stanu odkształceń jest możliwość redukcji problemu trójwymiarowego do modelu dwuwymiarowego. W analizie MES oznacza to:

• mniejszą liczbę elementów,
• krótszy czas obliczeń,
• prostsze przygotowanie modelu,
• łatwiejszą interpretację wyników.

W modelu 2D analizuje się jedynie przekrój poprzeczny konstrukcji, przyjmując odpowiednie warunki brzegowe symetrii.

Czy w stanie odkształcenia płaskiego występują naprężenia?

Tak — mimo że odkształcenia w jednym kierunku są równe zeru, naprężenia w tym kierunku mogą występować. Wynika to z ograniczenia deformacji materiału, które generuje dodatkowe reakcje wewnętrzne.

Oznacza to, że:

• naprężenie normalne w kierunku Z nie musi być równe zero,
• stan naprężeń pozostaje trójwymiarowy,
• uproszczenie dotyczy tylko odkształceń, a nie całego stanu mechanicznego.

Jest to istotna różnica w porównaniu do płaskiego stanu naprężenia.
