Płaski stan naprężeń

Gdy na obiekt działa siła zewnętrzna, w jego wnętrzu powstają naprężenia jako reakcja materiału na obciążenie. W ogólnym przypadku mają one charakter trójwymiarowy, co oznacza obecność naprężeń normalnych i stycznych w trzech kierunkach przestrzennych.

W wielu sytuacjach inżynierskich możliwe jest jednak uproszczenie tego opisu. Jednym z najczęściej stosowanych uproszczeń jest płaski stan naprężeń, który pozwala znacząco zmniejszyć złożoność analizy.

Czym jest płaski stan naprężeń?

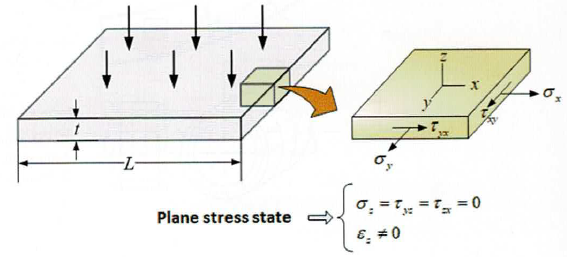

Płaski stan naprężeń to przypadek, w którym naprężenia w jednym kierunku (najczęściej prostopadłym do analizowanej powierzchni) są pomijalnie małe i przyjmowane jako równe zeru.

W praktyce oznacza to, że:

• naprężenie normalne w kierunku grubości wynosi zero,
• naprężenia styczne związane z tym kierunkiem są pomijalne,
• istotne pozostają tylko naprężenia w płaszczyźnie elementu.

Dzięki temu stan naprężeń można opisać za pomocą dwóch naprężeń normalnych oraz jednego naprężenia stycznego.

Kiedy występuje płaski stan naprężeń?

Płaski stan naprężeń występuje przede wszystkim w cienkościennych elementach, w których grubość jest znacznie mniejsza od pozostałych wymiarów, a obciążenia działają w płaszczyźnie elementu.

Typowe warunki jego występowania to:

• mała grubość elementu,
• obciążenia działające w płaszczyźnie konstrukcji,
• brak istotnych sił działających prostopadle do powierzchni.

W takich przypadkach wpływ naprężeń w kierunku grubości jest na tyle niewielki, że można go pominąć bez utraty dokładności analizy.

Przykłady zastosowania stanu naprężenia płaskiego

Płaski stan naprężeń znajduje szerokie zastosowanie w analizie wielu elementów konstrukcyjnych, szczególnie w mechanice konstrukcji i inżynierii materiałowej.

Płaski stan naprężeń najczęściej dotyczy:

• cienkich płyt,
• blach konstrukcyjnych,
• elementów powłokowych,
• części maszyn o niewielkiej grubości.

Dzięki temu możliwe jest efektywne modelowanie rzeczywistych problemów przy znacznie mniejszym nakładzie obliczeniowym.

Płaski stan naprężeń w analizie MES

W metodzie elementów skończonych zastosowanie płaskiego stanu naprężeń pozwala na redukcję problemu trójwymiarowego do analizy dwuwymiarowej. W praktyce oznacza to:

• zmniejszenie liczby stopni swobody,
• skrócenie czasu obliczeń,
• uproszczenie modelu geometrycznego,
• łatwiejszą interpretację wyników.

Analizie poddaje się zazwyczaj przekrój elementu, przyjmując odpowiednie warunki brzegowe odpowiadające rzeczywistemu zachowaniu konstrukcji.

Czy w płaskim stanie naprężeń występują odkształcenia poza płaszczyzną?

Tak — mimo że naprężenia w kierunku grubości są pomijalne, odkształcenia w tym kierunku mogą występować. Wynika to z efektu Poissona, który powoduje zmianę wymiarów materiału w kierunkach prostopadłych do przyłożonego obciążenia.

Oznacza to, że:

• materiał może się odkształcać w kierunku grubości,
• odkształcenia nie są ograniczone do płaszczyzny,
• uproszczenie dotyczy naprężeń, a nie odkształceń.

To istotna różnica w porównaniu do płaskiego stanu odkształceń.
