Powierzchnia NURBS

Powierzchnia NURBS (Non-Uniform Rational B-Spline) to matematyczna reprezentacja powierzchni wykorzystywana w grafice komputerowej oraz inżynierii do precyzyjnego modelowania złożonych kształtów. Umożliwia tworzenie zarówno prostych form geometrycznych, jak i bardzo skomplikowanych powierzchni swobodnych, zachowując wysoką dokładność i gładkość.

Technologia ta została opracowana w XX wieku przez Pierre’a Béziera oraz Paula de Casteljau na potrzeby przemysłu motoryzacyjnego. Jej celem było dokładne odwzorowanie kształtów karoserii samochodów, które wymagają ciągłości i wysokiej jakości powierzchni. Obecnie powierzchnie NURBS stanowią standard w systemach CAD i są szeroko stosowane w inżynierii oraz grafice 3D.

Czym jest powierzchnia NURBS?

Powierzchnia NURBS to matematyczny opis powierzchni oparty na punktach kontrolnych, wagach oraz funkcjach bazowych. Dzięki temu możliwe jest bardzo precyzyjne sterowanie jej kształtem bez konieczności bezpośredniej modyfikacji całej geometrii.

Najważniejsze elementy definiujące powierzchnię NURBS to:

• punkty kontrolne (control points),
• wagi przypisane do punktów,
• wektor węzłów (knot vector),
• funkcje bazowe B-spline.

Kluczową cechą jest zastosowanie funkcji wymiernych, które pozwalają na dokładne odwzorowanie krzywych stożkowych, takich jak okręgi czy elipsy, co nie jest możliwe w przypadku klasycznych krzywych Béziera.

Jak działają powierzchnie NURBS?

Powierzchnie NURBS działają w oparciu o parametryczną reprezentację geometryczną. Oznacza to, że każdy punkt na powierzchni jest określony przez parametry (np. u i v), a nie bezpośrednio przez współrzędne przestrzenne.

Zmiana położenia punktów kontrolnych powoduje modyfikację kształtu całej powierzchni, ale w sposób lokalny i kontrolowany. Dzięki temu projektant może:

• precyzyjnie kształtować geometrię,
• zachować ciągłość powierzchni,
• łatwo wprowadzać zmiany projektowe,
• unikać ostrych przejść między powierzchniami.

To podejście jest szczególnie istotne w projektowaniu elementów aerodynamicznych i powierzchni o wysokich wymaganiach jakościowych.

Zastosowanie powierzchni NURBS w inżynierii

Powierzchnie NURBS znajdują szerokie zastosowanie w wielu dziedzinach techniki i przemysłu. Są podstawą modelowania geometrycznego w nowoczesnych systemach CAD.

Najczęściej wykorzystuje się je w:

• projektowaniu karoserii samochodów,
• modelowaniu powierzchni aerodynamicznych (lotnictwo),
• projektowaniu kadłubów statków,

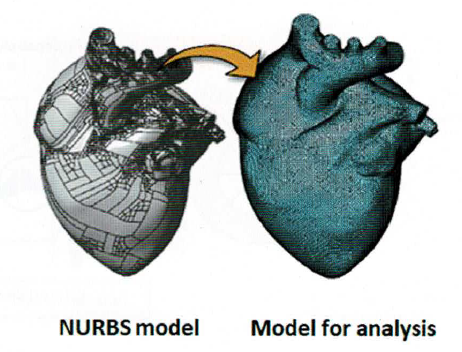

• tworzeniu modeli do analiz MES i CFD,
• grafice komputerowej i animacji 3D.

Dzięki swojej elastyczności pozwalają na tworzenie modeli o bardzo wysokiej jakości geometrycznej, co ma bezpośredni wpływ na dokładność analiz numerycznych.

Dlaczego powierzchnie NURBS są standardem w CAD?

Powierzchnie NURBS stały się standardem w systemach CAD, ponieważ łączą dużą elastyczność modelowania z wysoką dokładnością matematyczną. Umożliwiają one tworzenie zarówno prostych, jak i bardzo złożonych kształtów przy zachowaniu pełnej kontroli nad geometrią.

Ich główne zalety to:

• możliwość modelowania powierzchni swobodnych,
• wysoka precyzja odwzorowania geometrii,
• łatwa edycja poprzez punkty kontrolne,
• zapewnienie ciągłości powierzchni (G0, G1, G2),
• kompatybilność ze standardami wymiany danych (np. IGES).

Dzięki tym właściwościom powierzchnie NURBS są wykorzystywane praktycznie we wszystkich nowoczesnych systemach projektowych.
