Powierzchnia swobodna

Powierzchnia swobodna to granica pomiędzy cieczą a otaczającym ją gazem, najczęściej powietrzem. W praktyce jest to górna powierzchnia płynu, która nie jest ograniczona sztywną ścianą, lecz może swobodnie zmieniać swoje położenie pod wpływem ruchu, sił zewnętrznych, grawitacji lub zaburzeń przepływu.

Zjawisko to jest szczególnie ważne w analizach CFD, czyli numerycznej mechanice płynów. Występuje wszędzie tam, gdzie ciecz tylko częściowo wypełnia analizowaną domenę, np. w zbiornikach, kanałach otwartych, falowaniu wody lub przepływach wielofazowych.

Czym jest powierzchnia swobodna?

Powierzchnia swobodna oznacza granicę między:

• obszarem wypełnionym cieczą,
• obszarem niewypełnionym cieczą,
• najczęściej powietrzem lub innym gazem.

Jeżeli domena obliczeniowa jest całkowicie wypełniona płynem, nie trzeba rozpoznawać takiej granicy. Problem pojawia się wtedy, gdy ciecz zajmuje tylko część objętości, a jej poziom lub kształt może zmieniać się w czasie.

Przykładami powierzchni swobodnej są:

• powierzchnia wody w zbiorniku,
• fala na morzu,
• ciecz przemieszczająca się w cysternie,
• poziom płynu w kanale otwartym,
• granica ciecz–powietrze podczas napełniania formy.

Dlaczego powierzchnia swobodna jest trudna w analizie CFD?

Analiza powierzchni swobodnej jest trudna, ponieważ jej położenie nie jest z góry znane. Zależy ono od samego ruchu płynu, a jednocześnie wpływa na dalszy przebieg przepływu.

W praktyce oznacza to, że:

• granica cieczy zmienia się w czasie,
• kształt powierzchni zależy od prędkości przepływu,
• mogą pojawiać się fale, rozbryzgi i lokalne zaburzenia,
• model numeryczny musi stale aktualizować położenie granicy.

Jeżeli powierzchnia pozostaje nieruchoma, problem jest stosunkowo prosty. Jeżeli jednak porusza się wraz z przepływem, konieczne jest zastosowanie specjalnych metod numerycznych.

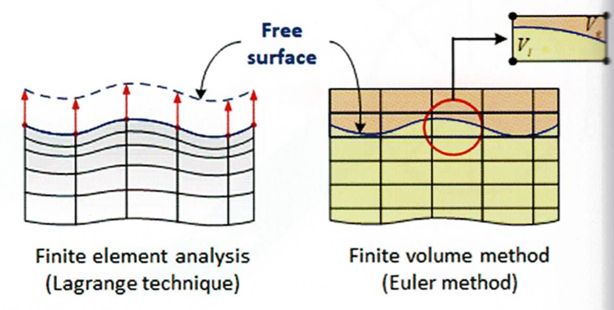

Opis Lagrange’a a powierzchnia swobodna

W podejściu Lagrange’a siatka numeryczna porusza się razem z płynem. Oznacza to, że węzły siatki śledzą ruch konkretnych cząstek cieczy.

Zaletą tego podejścia jest to, że:

• powierzchnia swobodna jest naturalnie śledzona,
• granica cieczy jest dobrze określona,
• ruch płynu można łatwo powiązać z ruchem siatki.

Wadą jest jednak to, że przy dużych deformacjach płynu siatka może ulec silnemu zniekształceniu, co pogarsza jakość obliczeń.

Opis Eulera a powierzchnia swobodna

W podejściu Eulera siatka pozostaje nieruchoma w przestrzeni, a płyn przepływa przez kolejne komórki obliczeniowe. Jest to bardzo popularne podejście w metodzie objętości skończonej i analizach CFD.

W tym przypadku:

• siatka nie porusza się razem z płynem,
• powierzchnia swobodna nie jest śledzona automatycznie,
• potrzebny jest dodatkowy algorytm określający położenie granicy ciecz–gaz.

Dlatego w analizach eulerowskich stosuje się specjalne techniki śledzenia lub wychwytywania powierzchni swobodnej.

Metoda VOF

Jedną z najczęściej stosowanych metod modelowania powierzchni swobodnej jest metoda VOF, czyli Volume of Fluid.

Polega ona na określaniu udziału objętościowego cieczy w każdej komórce siatki:

• wartość 0 oznacza komórkę bez cieczy,
• wartość 1 oznacza komórkę całkowicie wypełnioną cieczą,
• wartość między 0 a 1 oznacza komórkę przeciętą przez powierzchnię swobodną.

Dzięki interpolacji pomiędzy sąsiednimi komórkami można określić przybliżone położenie powierzchni cieczy.

Metoda VOF jest często stosowana w analizach:

• falowania,
• napełniania zbiorników,
• przepływów wielofazowych,
• rozbryzgów,
• przemieszczania cieczy w zamkniętych naczyniach.

Metoda ALE

Innym podejściem jest metoda ALE, czyli Arbitrary Lagrangian-Eulerian. Łączy ona zalety opisu Lagrange’a i Eulera.

W metodzie ALE:

• siatka może częściowo poruszać się razem z płynem,
• w innych obszarach pozostaje bardziej stabilna,
• powierzchnia swobodna może być śledzona dokładniej niż w czysto eulerowskim podejściu.

Dzięki temu metoda ALE jest przydatna w problemach, gdzie potrzebne jest dobre odwzorowanie granicy płynu, ale jednocześnie trzeba unikać nadmiernego zniekształcenia siatki.

Zastosowanie powierzchni swobodnej w analizie CFD

Modelowanie powierzchni swobodnej jest ważne w wielu zagadnieniach inżynierskich.

Najczęstsze zastosowania obejmują:

• analizę fal morskich,
• przepływy w kanałach otwartych,
• napełnianie i opróżnianie zbiorników,
• ruch cieczy w cysternach,
• analizę rozbryzgów,
• przepływy wielofazowe,
• hydrodynamikę statków,
• modelowanie zalewania i powodzi.

W każdym z tych przypadków poprawne określenie położenia granicy cieczy ma kluczowe znaczenie dla wiarygodności wyników.

Znaczenie praktyczne powierzchni swobodnej

Powierzchnia swobodna wpływa na:

• rozkład ciśnienia,
• siły działające na ściany zbiornika,
• stabilność przepływu,
• powstawanie fal,
• możliwość rozbryzgów,
• dynamikę cieczy w ruchomych pojemnikach.

Dlatego jej poprawne modelowanie jest szczególnie ważne w projektowaniu zbiorników, statków, instalacji hydraulicznych oraz konstrukcji narażonych na kontakt z cieczą.
