Reakcja przejściowa

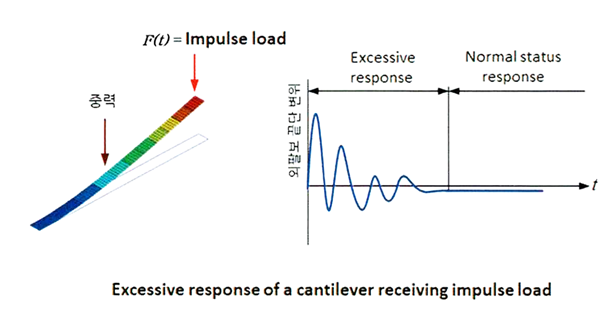

Reakcja przejściowa (ang. transient response) to chwilowa, nieustalona odpowiedź układu na nagłe zaburzenie lub szybko zmieniające się obciążenie. Występuje ona bezpośrednio po przyłożeniu wymuszenia i trwa do momentu osiągnięcia nowego stanu równowagi lub stanu ustalonego.

Przykładem reakcji przejściowej może być zachowanie budynku podczas trzęsienia ziemi. W chwili pojawienia się fali sejsmicznej konstrukcja zaczyna gwałtownie drgać, a amplituda drgań zmienia się w czasie. Dopiero po ustaniu wymuszenia oraz dzięki obecności tłumienia drgania stopniowo wygasają. Podobne zjawisko występuje podczas nagłego uderzenia w konstrukcję, szybkiego uruchomienia maszyny lub gwałtownego nagrzania elementu.

Reakcja przejściowa powstaje wskutek chwilowej nierównowagi pomiędzy:

• siłami zewnętrznymi,
• siłami sprężystości,
• siłami bezwładności,
• tłumieniem układu.

Układ nie jest w stanie natychmiast dostosować się do nowych warunków obciążenia, dlatego pojawiają się:

• dynamiczne przemieszczenia,
• oscylacje,
• chwilowe wzrosty naprężeń,
• szybkie zmiany temperatury.

W analizie termicznej reakcja przejściowa pojawia się podczas gwałtownego ogrzewania lub chłodzenia obiektu. Temperatura wewnątrz materiału zmienia się wtedy nierównomiernie, a w konstrukcji powstają gradienty temperatury. Z czasem tempo zmian maleje i układ przechodzi do stanu ustalonego.

Na intensywność odpowiedzi przejściowej wpływają przede wszystkim:

• wielkość zaburzenia,
• czas działania obciążenia,
• tłumienie,
• masa i sztywność układu,
• właściwości materiałowe,
• przewodność i pojemność cieplna materiału.

Ogólnie:

• większe wymuszenie powoduje silniejszą reakcję,
• mniejsze tłumienie wydłuża czas drgań,
• większa bezwładność spowalnia odpowiedź układu.

W metodzie elementów skończonych reakcja przejściowa analizowana jest przy użyciu analiz zależnych od czasu, takich jak:

• transient structural analysis,
• transient thermal analysis,
• analiza dynamiczna.

W takich obliczeniach:

• czas dzielony jest na kroki czasowe,
• odpowiedź układu wyznaczana jest iteracyjnie,
• uwzględnia się masę, tłumienie i zmienne obciążenia.

Do rozwiązania problemów przejściowych stosuje się m.in.:

• metodę Newmarka,
• metodę centralnych różnic,
• schematy jawne i niejawne całkowania w czasie.

Analiza reakcji przejściowej ma bardzo duże znaczenie praktyczne, ponieważ pozwala przewidywać zachowanie konstrukcji i urządzeń w rzeczywistych warunkach pracy. Wykorzystywana jest między innymi w:

• analizie sejsmicznej budynków,
• symulacjach zderzeń,
• analizie drgań maszyn,
• projektowaniu wirników i turbin,
• analizie szybkich zmian temperatury,
• ocenie trwałości zmęczeniowej konstrukcji.

W praktyce reakcja przejściowa często powoduje większe naprężenia i przemieszczenia niż analiza statyczna, dlatego jej uwzględnienie jest bardzo istotne podczas projektowania bezpiecznych i trwałych konstrukcji.
