Osobliwość

Pojęcie osobliwości (ang. singularity) odnosi się do sytuacji, w których w bardzo małym obszarze modelu występuje gwałtowna zmiana analizowanej wielkości, np. naprężenia, odkształcenia lub przemieszczenia. W inżynierii zjawisko to najczęściej związane jest z lokalną koncentracją naprężeń.

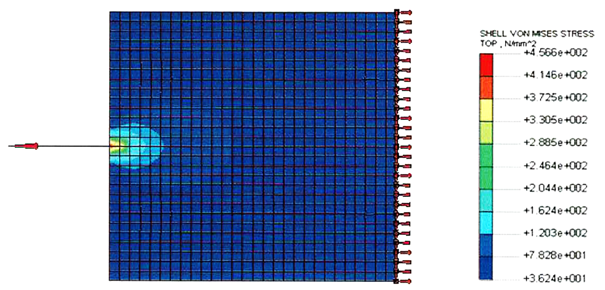

Typowym przykładem osobliwości jest końcówka pęknięcia w materiale. Gdy na element z istniejącą szczeliną działa obciążenie, naprężenia w pobliżu końca pęknięcia gwałtownie rosną. Teoretycznie ich wartość może dążyć nawet do nieskończoności.

Gdzie pojawiają się osobliwości?

Osobliwości pojawiają się często w miejscach takich jak:

• końce pęknięć,
• ostre naroża,
• miejsca przyłożenia siły punktowej,
• idealnie sztywne podpory,
• krawędzie kontaktu,
• nagłe zmiany geometrii lub materiału.

Zjawisko osobliwości jest bardzo trudne do odwzorowania w analizie numerycznej, ponieważ metoda elementów skończonych opiera się na aproksymacji rozwiązania. W obszarze bardzo dużych gradientów klasyczne elementy MES mogą nie być w stanie poprawnie odwzorować rzeczywistego zachowania materiału.

W praktyce oznacza to, że:

• wyniki naprężeń mogą być bardzo zawyżone,
• wartości mogą rosnąć wraz z zagęszczaniem siatki,
• rozwiązanie może być niestabilne lokalnie,
• interpretacja wyników wymaga ostrożności.

Przykładowo, jeśli dokładna wartość naprężenia w końcu pęknięcia jest bardzo wysoka, analiza numeryczna może:

• niedoszacować rzeczywistej koncentracji naprężeń,
• albo przeciwnie — generować niefizycznie wysokie wartości w pojedynczych elementach.

Jednym z podstawowych sposobów ograniczania wpływu osobliwości jest zagęszczanie siatki w obszarze krytycznym. Mniejsze elementy pozwalają lepiej odwzorować gwałtowne zmiany pola naprężeń.

W praktyce stosuje się również:

• elementy wyższego rzędu,
• specjalne elementy osobliwe (singular elements),
• lokalne zaokrąglenia ostrych naroży,
• bardziej realistyczne warunki obciążenia,
• mechanikę pękania i parametry typu stress intensity factor.

Warto podkreślić, że nie każda bardzo wysoka wartość naprężenia oznacza rzeczywiste zagrożenie konstrukcji. Część osobliwości wynika wyłącznie z uproszczeń modelu matematycznego lub warunków brzegowych. Dlatego podczas interpretacji wyników MES bardzo ważne jest rozróżnienie pomiędzy rzeczywistą koncentracją naprężeń a artefaktem numerycznym.

Praktyczne znaczenie osobliwości

Osobliwości mają jednak duże znaczenie praktyczne, ponieważ często wskazują miejsca potencjalnej inicjacji:

• pęknięć,
• uszkodzeń zmęczeniowych,
• lokalnych deformacji,
• utraty trwałości konstrukcji.
