Siatka manualna – definicja i zastosowanie w MES

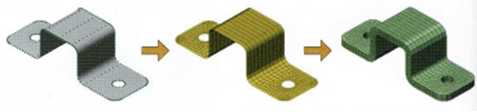

W analizie metodą elementów skończonych proces podziału modelu geometrycznego na elementy skończone, czyli meshowanie, może być realizowany na dwa sposoby: automatycznie przez oprogramowanie lub ręcznie przez inżyniera. Siatka utworzona ręcznie nazywana jest siatką manualną.

W przypadku siatki automatycznej użytkownik podaje jedynie podstawowe parametry generowania siatki, natomiast przy siatce manualnej analityk samodzielnie określa wszystkie szczegóły jej struktury, w tym:

• liczbę elementów,
• sposób podziału geometrii,
• lokalne zagęszczenie siatki,
• orientację elementów.

Zalety siatki manualnej

Największą zaletą siatki manualnej jest możliwość pełnej kontroli nad jakością elementów, co ma bezpośredni wpływ na dokładność wyników analizy. Dzięki ręcznemu sterowaniu podziałem można:

• unikać elementów o niekorzystnym stosunku boków,
• ograniczać powstawanie silnie zniekształconych elementów,
• tworzyć siatki gradientowe z lokalnym zagęszczeniem,
• precyzyjnie odwzorować obszary koncentracji naprężeń lub osobliwości geometrycznych.

Takie podejście jest szczególnie przydatne w analizach wymagających wysokiej dokładności lokalnej.

Ograniczenia i podejście hybrydowe

Głównym ograniczeniem siatki manualnej jest jej czasochłonność oraz trudność zastosowania w przypadku bardzo złożonych geometrii. Dlatego w praktyce często stosuje się podejście mieszane, polegające na:

• wykorzystaniu siatki manualnej w obszarach krytycznych,
• zastosowaniu siatki automatycznej w pozostałych częściach modelu.

Takie rozwiązanie pozwala połączyć wysoką dokładność lokalną z efektywnością przygotowania modelu.

Znaczenie siatki manualnej w analizach MES

W analizach prowadzonych komes.pl/analizy-mes/ właściwy dobór strategii siatkowania ma kluczowe znaczenie dla:

• dokładności wyników obliczeń,
• stabilności analizy numerycznej,
• czasu przygotowania modelu,
• efektywności obliczeniowej.

Siatka manualna pozostaje więc ważnym narzędziem stosowanym tam, gdzie wymagana jest precyzyjna kontrola jakości elementów.
