Wykładnik umocnienia

Podczas formowania metali, np. wyginania cienkiej blachy, materiał ulega odkształceniu plastycznemu, czyli trwałej zmianie kształtu, która nie zanika po usunięciu obciążenia. W tym zakresie zależność pomiędzy naprężeniem a odkształceniem przestaje być liniowa i przyjmuje nieliniowy, zakrzywiony charakter, charakterystyczny dla danego materiału.

Zjawisko to wynika z umocnienia odkształceniowego, czyli stopniowego wzrostu odporności materiału na dalsze odkształcenia wraz z narastającą deformacją plastyczną. Matematyczny opis tego zjawiska często przyjmuje postać zależności potęgowej, w której występuje wykładnik umocnienia.

Spis treści

  • Definicja wykładnika umocnienia
  • Interpretacja wartości wykładnika n
  • Znaczenie wykładnika umocnienia w analizach technologicznych i MES

Definicja wykładnika umocnienia

W zakresie odkształceń plastycznych zależność naprężenie–odkształcenie może być zapisana w uproszczonej postaci:

σ = K · εⁿ

gdzie:

  • K – współczynnik wytrzymałości materiału,
  • n – wykładnik umocnienia (wykładnik utwardzenia),
  • ε – odkształcenie plastyczne.

Wykładnik umocnienia określa szybkość wzrostu naprężenia wraz z odkształceniem plastycznym, czyli stopień umacniania się materiału podczas deformacji.

Interpretacja wartości wykładnika n

Wartość wykładnika umocnienia przyjmuje zwykle wartości z zakresu 0–1 i ma następującą interpretację:

  • n = 0 – materiał idealnie plastyczny, bez dalszego umocnienia (po przekroczeniu granicy plastyczności naprężenie pozostaje stałe),
  • 0 < n < 1 – materiał wykazujący umocnienie odkształceniowe,
  • n ≈ 1 – zachowanie zbliżone do sprężystego.

Dla większości metali stosowanych w inżynierii wartość n mieści się zazwyczaj w przedziale 0,1–0,5, co oznacza umiarkowane umocnienie podczas odkształceń plastycznych.

Znaczenie wykładnika umocnienia w analizach technologicznych i MES

Wykładnik umocnienia materiału jest jednym z kluczowych parametrów materiałowych stosowanych w:ch w:

  • analizach procesów tłoczenia i formowania blach,
  • symulacjach obróbki plastycznej,
  • analizach nieliniowych metodą elementów skończonych (MES),
  • modelach materiałów elastoplastycznych.

Poprawne określenie wartości wykładnika n pozwala realistycznie odwzorować zachowanie materiału w trakcie deformacji i dokładniej przewidywać rozkład naprężeń oraz odkształceń w analizach numerycznych.

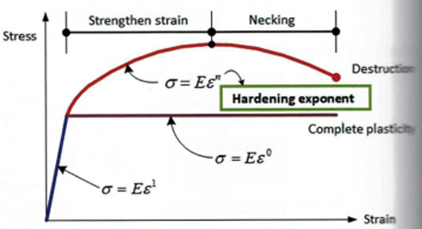

Wykładnik umocnienia materiału w analizach plastyczności
