Sztuczne tłumienie

W analizach dynamicznych obiekt poddany obciążeniom zmiennym w czasie opisuje się za pomocą równań ruchu całkowanych w kolejnych krokach czasowych. W metodach numerycznych, takich jak metoda elementów skończonych (MES), proces ten może prowadzić do pojawienia się artefaktów numerycznych, takich jak niestabilność rozwiązania, niepożądane oscylacje lub brak zbieżności obliczeń.

Aby ograniczyć te zjawiska, stosuje się różne techniki stabilizacyjne, jedną z najczęściej używanych jest sztuczne tłumienie.

Problemy numeryczne w analizach dynamicznych

W analizach dynamicznych szczególnie wrażliwych na niestabilności — np. w analizach odpowiedzi przejściowej — mogą pojawiać się:

• oscylacje numeryczne niewystępujące w rzeczywistym układzie,
• dywergencja rozwiązania,
• nadmierna wrażliwość na wielkość kroku czasowego,
• niestabilność obliczeń przy małym rzeczywistym tłumieniu fizycznym.

Częściowo problemy te można ograniczyć poprzez:

• zmniejszenie kroku czasowego,
• zagęszczenie siatki elementów skończonych,
• wybór bardziej stabilnej metody całkowania w czasie.

Jednak w wielu przypadkach działania te okazują się niewystarczające.

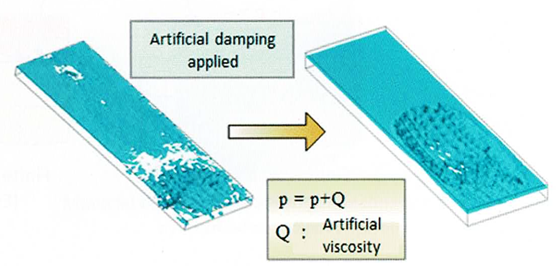

Istota sztucznego tłumienia

Sztuczne tłumienie polega na wprowadzeniu do modelu numerycznego dodatkowego tłumienia, które niekoniecznie istnieje w rzeczywistym układzie fizycznym. Celem jego zastosowania jest:

• stabilizacja obliczeń,
• eliminacja wysokoczęstotliwościowych oscylacji numerycznych,
• poprawa zbieżności rozwiązania,
• zwiększenie odporności modelu na błędy numeryczne.

Tłumienie to może być wprowadzane:

• globalnie — do całego modelu,
• lokalnie — tylko w wybranych obszarach siatki.

Dobór parametrów sztucznego tłumienia

Kluczowym zagadnieniem jest odpowiedni dobór wartości współczynników tłumienia. Zbyt małe tłumienie nie eliminuje niestabilności, natomiast zbyt duże może:

• zniekształcić odpowiedź dynamiczną układu,
• nadmiernie wygasić rzeczywiste drgania,
• obniżyć wiarygodność wyników analizy.

Dlatego w praktyce stosuje się metody doboru parametrów umożliwiające osiągnięcie kompromisu pomiędzy stabilnością numeryczną a zgodnością z fizyką analizowanego zjawiska.

Zastosowanie sztucznego tłumienia w analizach MES

Sztuczne tłumienie jest szeroko stosowane w analizach dynamicznych MES, szczególnie w:

• analizach odpowiedzi przejściowej,
• symulacjach uderzeń i zderzeń,
• analizach dynamicznych układów o bardzo małym tłumieniu fizycznym,
• obliczeniach wymagających stabilizacji wysokoczęstotliwościowych trybów drgań.

Stanowi ono praktyczne narzędzie poprawiające stabilność i efektywność obliczeń w złożonych problemach dynamicznych.
