Element sprężynowy (spring element) jest jednym z podstawowych elementów specjalnych stosowanych w metodzie elementów skończonych (MES). Służy do modelowania połączeń sprężystych pomiędzy węzłami modelu oraz odwzorowania podatności mechanicznej układu.

Najczęściej jest to prosty element jednowymiarowy łączący dwa węzły siatki MES.

Spis treści

  • Zastosowanie elementów sprężynowych
  • Zasada działania
  • Typy elementów sprężynowych
    • Sprężyna osiowa
    • Sprężyna skrętna
    • Sprężyna stopni swobody
    • Sprężyna uziemiona
    • Sprężyna nieliniowa
    • Sprężyna wstępnie obciążona
  • Element sprężynowy a element belkowy
  • Zalety elementów sprężynowych
  • Zastosowanie w analizie MES

Zastosowanie elementów sprężynowych

Choć elementy sprężynowe służą głównie do modelowania rzeczywistych sprężyn mechanicznych, znajdują również szerokie zastosowanie w:

  • modelowaniu połączeń,
  • analizie kontaktu,
  • symulacji podatności podpór,
  • modelowaniu zawieszeń,
  • analizie montażowej,
  • odwzorowaniu sztywności połączeń śrubowych,
  • modelowaniu uszczelek i elementów elastycznych.

Zasada działania

Element sprężynowy opisuje zależność pomiędzy:

  • siłą,
  • a przemieszczeniem.

W najprostszym przypadku opiera się na prawie Hooke’a:

F=k⋅u

gdzie:

  • F — siła,
  • k — sztywność sprężyny,
  • u — przemieszczenie.

Im większa wartość sztywności, tym mniejsze przemieszczenie przy tej samej sile.

Typy elementów sprężynowych

Sprężyna osiowa

Najprostszy typ elementu sprężynowego przenoszący obciążenia wzdłuż osi elementu.

Stosowany np. do:

  • podpór sprężystych,
  • zawieszeń,
  • połączeń elastycznych.

Sprężyna skrętna

Przenosi momenty skręcające i deformacje obrotowe.

Wykorzystywana między innymi w:

  • analizie wałów,
  • zawiasach,
  • układach obrotowych.

Sprężyna stopni swobody

Element działa wyłącznie w wybranych kierunkach lub stopniach swobody.

Przykładowo:

  • tylko w osi X,
  • tylko dla obrotu wokół osi Z.

Pozwala to dokładniej odwzorować rzeczywistą podatność układu.

Sprężyna uziemiona

Jeden z węzłów jest automatycznie unieruchomiony względem globalnego układu współrzędnych.

Taki element stosuje się często do:

  • modelowania podpór,
  • fundamentów,
  • warunków sprężystego podparcia.

Sprężyna nieliniowa

W tym przypadku sztywność nie jest stała i zmienia się wraz z przemieszczeniem.

Elementy takie stosowane są przy:

  • dużych deformacjach,
  • materiałach elastomerowych,
  • kontaktach,
  • amortyzatorach.

Sprężyna wstępnie obciążona

Uwzględnia początkową siłę lub napięcie jeszcze przed rozpoczęciem analizy.

Element sprężynowy a element belkowy

Sprężynę można modelować również za pomocą elementów belkowych, definiując:

  • moduł Younga,
  • przekrój poprzeczny,
  • geometrię.

Jednak specjalny element sprężynowy jest znacznie prostszy i bardziej efektywny obliczeniowo, ponieważ wymaga jedynie podania wartości sztywności.

Zalety elementów sprężynowych

Najważniejsze zalety:

  • prostota modelowania,
  • mały koszt obliczeniowy,
  • łatwe definiowanie podatności,
  • możliwość odwzorowania rzeczywistych połączeń elastycznych,
  • szybkie przygotowanie modelu.

Zastosowanie w analizie MES

Elementy sprężynowe stosowane są szczególnie często w:

  • analizie dynamicznej,
  • analizie modalnej,
  • modelowaniu zawieszeń,
  • analizie kontaktowej,
  • modelowaniu fundamentów,
  • analizach montażowych,
  • układach wieloczłonowych.

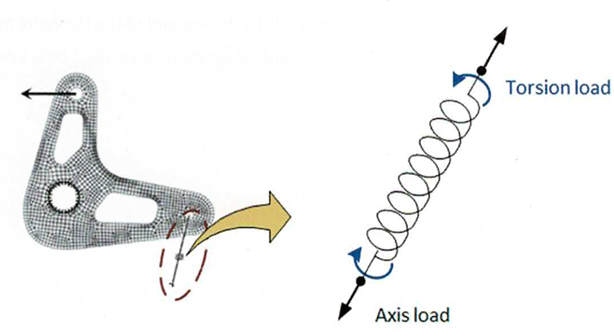

Element sprężynowy w analizie MES – definicja i zastosowanie
