Tłumienie nadkrytyczne

Tłumienie nadkrytyczne (overdamping) to stan układu mechanicznego, w którym tłumienie jest na tyle duże, że po zakłóceniu układ powraca do położenia równowagi bez występowania drgań. Jest to jeden z trzech podstawowych zakresów tłumienia stosowanych w opisie zachowania konstrukcji i kluczowy parametr w analizie dynamicznej MES.

Czym jest tłumienie nadkrytyczne?

W układzie dynamicznym tłumienie nadkrytyczne występuje wtedy, gdy współczynnik tłumienia względnego jest większy od jedności. W takim przypadku energia jest na tyle szybko rozpraszana, że ruch układu po zakłóceniu nie ma charakteru oscylacyjnego, a obiekt asymptotycznie zbliża się do stanu równowagi.

Sprężystość i lepkość — modele sprężyny i tłumika

Większość rzeczywistych obiektów wykazuje jednocześnie właściwości sprężyste i lepkie, choć w różnym stopniu. W modelach inżynierskich opisuje się je dwoma elementami idealnymi:

• sprężyna — odwzorowuje sprężystość i magazynowanie energii odkształcenia,
• tłumik (dashpot) — odwzorowuje lepkość i rozpraszanie energii.

Charakter drgań konstrukcji zależy od proporcji między tymi dwiema cechami. Gdy tłumienie jest małe, drgania są długotrwałe; gdy duże — układ szybko wraca do spoczynku.

Współczynnik tłumienia względnego

Do określenia, w jakim zakresie tłumienia pracuje układ, używa się współczynnika tłumienia względnego, oznaczanego najczęściej jako ζ (zeta). Jest to stosunek rzeczywistego tłumienia układu do tłumienia krytycznego — czyli takiego, które stanowi granicę między ruchem oscylacyjnym a aperiodycznym.

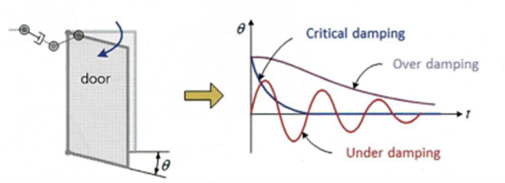

W zależności od wartości ζ rozróżnia się trzy zakresy tłumienia:

• ζ < 1 — tłumienie podkrytyczne (underdamping): drgania zanikające, układ kilka razy przekracza położenie równowagi,
• ζ = 1 — tłumienie krytyczne: najszybszy powrót do równowagi bez drgań,
• ζ > 1 — tłumienie nadkrytyczne (overdamping): powolny, aperiodyczny powrót do równowagi.

Warto rozróżnić współczynnik tłumienia względnego (bezwymiarowy ζ) od współczynnika tłumienia wiskotycznego c, który występuje w równaniu ruchu i ma wymiar [N·s/m].

Typowe wartości w konstrukcjach

W praktyce inżynierskiej zdecydowana większość konstrukcji mechanicznych pracuje w zakresie tłumienia podkrytycznego o wartościach:

• konstrukcje stalowe — od ok. 0,01 do 0,03,
• konstrukcje żelbetowe — od ok. 0,02 do 0,07,
• konstrukcje drewniane — od ok. 0,05 do 0,10,
• konstrukcje wykonane z materiałów tłumiących — powyżej 0,10.

Tłumienie nadkrytyczne pojawia się głównie w urządzeniach specjalnie do tego zaprojektowanych lub w konstrukcjach pracujących w ośrodkach o silnym oddziaływaniu lepkim.

Przykłady zastosowań tłumienia nadkrytycznego

Tłumienie nadkrytyczne wykorzystuje się tam, gdzie pożądany jest spokojny, aperiodyczny powrót do równowagi:

• amortyzatory samochodowe (często projektowane na granicy tłumienia krytycznego i nadkrytycznego),
• samozamykacze drzwi i drzwi obrotowych,
• układy zawieszenia maszyn precyzyjnych,
• konstrukcje podwodne, w których woda dodatkowo tłumi drgania,
• elementy pokryte warstwami materiałów tłumiących,
• specjalistyczne dampery konstrukcyjne w wieżowcach i mostach.

Tłumienie nadkrytyczne w analizie MES

W analizie dynamicznej MES tłumienie wprowadza się do modelu na kilka sposobów. Najczęściej stosowane podejścia to:

• tłumienie Rayleigha — definiowane jako kombinacja macierzy masy i sztywności,
• tłumienie modalne — przypisane oddzielnie do każdej postaci drgań,
• modele wiskotyczne — bezpośrednie przypisanie tłumika o znanej charakterystyce,
• modele materiałowe lepkosprężyste — opisujące zachowanie tłumiące samego materiału.

Wartość przyjętego tłumienia wpływa bezpośrednio na:

• amplitudę odpowiedzi układu,
• czas zanikania drgań swobodnych,
• dokładność wyników analizy harmonicznej i sejsmicznej,
• stabilność obliczeń w analizie czasowej.
