Wizualizacja rozkładu wartości – znaczenie w analizach numerycznych

Wyniki analiz numerycznych stanowią zazwyczaj zestaw danych liczbowych, dlatego do ich interpretacji wykorzystuje się narzędzia postprocessingu, które pozwalają przedstawić wartości w formie graficznej na modelu obliczeniowym. Wizualizacja jest kluczowym etapem analizy, ponieważ umożliwia szybkie zrozumienie zachowania badanego obiektu oraz identyfikację obszarów krytycznych.

W analizach wykonywanych metodą elementów skończonych (MES) wizualizacja wyników może przyjmować różne formy, takie jak:

• mapy rozkładu wartości (mapy konturowe),
• animacje deformacji lub przebiegu zjawiska w czasie,
• wykresy wektorowe (np. przemieszczeń lub przepływu),
• izopowierzchnie i przekroje wynikowe.

Mapy rozkładu wartości

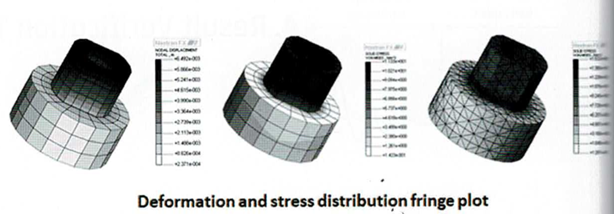

Najczęściej stosowaną formą wizualizacji w MES są mapy rozkładu wartości w spektrum barw. Postprocesor dzieli zakres analizowanej wielkości (np. naprężenia, temperatury lub przemieszczeń) na określoną liczbę przedziałów — przykładowo 11 — a następnie przypisuje każdemu przedziałowi określony kolor. Elementy modelu przyjmujące wartości z danego przedziału są wyświetlane w odpowiadającym mu kolorze.

Typowo stosowana skala kolorów przedstawia:

• kolor niebieski – wartości najmniejsze,
• kolory pośrednie (zielony, żółty) – wartości średnie,
• kolor czerwony – wartości największe.

Regulacja zakresu wizualizacji

Nowoczesne oprogramowanie umożliwia użytkownikowi dostosowanie sposobu prezentacji wyników, między innymi poprzez:

• zawężenie zakresu wyświetlanych wartości,
• zmianę liczby przedziałów kolorystycznych,
• wyświetlanie barw z wyraźnymi granicami przedziałów,
• zastosowanie wygładzonego przejścia kolorów.

Zawężenie zakresu legendy kolorów pozwala dokładniej obserwować lokalne zmiany analizowanej wielkości i ułatwia interpretację wyników w wybranych obszarach modelu.

Znaczenie wizualizacji w postprocessingu MES

Wizualizacja rozkładu wartości stanowi podstawowe narzędzie interpretacji wyników analiz MES, ponieważ pozwala:

• szybko zidentyfikować obszary koncentracji naprężeń lub temperatur,
• ocenić poprawność modelu i warunków brzegowych,
• analizować lokalne zmiany wartości fizycznych,
• efektywnie prezentować wyniki analiz projektowych.

Dzięki temu nawet złożone dane numeryczne mogą być interpretowane w sposób intuicyjny i przejrzysty.
