Efekt warstwy przyściennej w analizach numerycznych

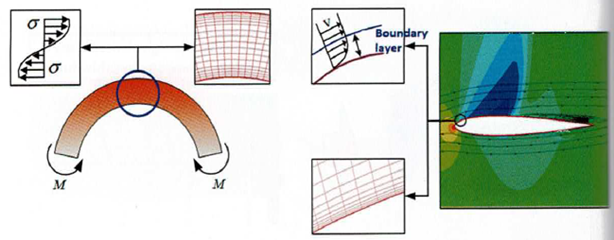

W cienkościennych strukturach zginanych mogą występować lokalne osobliwości (tzw. singularności), czyli gwałtowne zmiany naprężeń w pobliżu granicy obszaru. Zjawisko to określane jest jako efekt warstwy przyściennej. Pojawia się ono nie tylko w analizie struktur mechanicznych, ale również w mechanice płynów, gdzie przyjmuje formę klasycznej warstwy przyściennej w przepływie lepkim.

Dobrym przykładem jest opływ skrzydła samolotu. Ze względu na lepkość powietrza jego prędkość względem powierzchni skrzydła wynosi zero (warunek przylegania). Jednak już w bardzo niewielkiej odległości od tej powierzchni prędkość powietrza gwałtownie rośnie, tworząc strefę silnych gradientów — czyli warstwę przyścienną.

Siatka przyścienna i zagęszczenie siatki

Podczas numerycznej symulacji efektów przyściennych należy zachować szczególną ostrożność. Ponieważ zjawisko wiąże się z bardzo stromymi zmianami wielkości fizycznych w kierunku prostopadłym do granicy, w obszarze przyściennym konieczne jest zastosowanie lokalnego zagęszczenia siatki (mesh refinement) w kierunku normalnym do powierzchni.

W praktyce stosuje się w tym celu elementy o małej wysokości (grubości w kierunku normalnym), które umożliwiają poprawne odwzorowanie gradientów. Najmniejsze elementy umieszczone tuż przy granicy często określa się jako elementy przyścienne (boundary elements), ponieważ tworzą one warstwę siatki odpowiadającą strefie największych zmian.

Najważniejsze zasady budowy siatki w obszarze przyściennym:

• elementy przyścienne powinny mieć bardzo małą wysokość w kierunku normalnym,
• ich grubość powinna być mniejsza od charakterystycznej długości gradientu (np. grubości warstwy przyściennej w CFD),
• im drobniejsza siatka przy granicy, tym lepiej odwzorowane są efekty przyścienne,
• w kierunku stycznym do granicy zwykle nie ma potrzeby tak silnego zagęszczania siatki.

Znaczenie w MES i CFD

Efekt warstwy przyściennej jest ważny zarówno w analizach MES (koncentracje naprężeń przy krawędziach, utwierdzeniach, kontaktach), jak i w CFD (gradienty prędkości i naprężenia ścinające przy ścianie). Zbyt gruba siatka przyścienna może prowadzić do:

• niedoszacowania naprężeń lub sił tarcia,
• wygładzenia gradientów i błędnej interpretacji wyników,
• problemów ze zbieżnością w analizach nieliniowych lub turbulentnych.

Dlatego odpowiednio zaprojektowana siatka przyścienna jest jednym z kluczowych elementów poprawnej i wiarygodnej symulacji numerycznej.
