Element prętowy

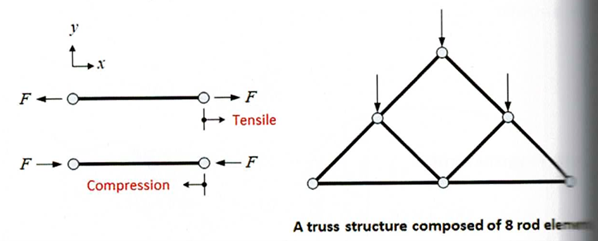

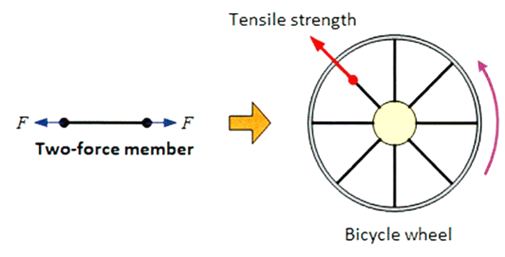

Element prętowy to element konstrukcyjny, w którym obciążenia przenoszone są wyłącznie wzdłuż jego osi podłużnej, w postaci sił rozciągających lub ściskających. Oznacza to, że element taki nie przenosi momentów zginających ani sił poprzecznych, a jego zachowanie mechaniczne opisuje się jedynie poprzez odkształcenia osiowe. Typowymi przykładami elementów prętowych są szprychy kół rowerowych, cięgna, liny, ściągi konstrukcyjne oraz elementy kratownic.

W analizie metodą elementów skończonych (MES) element prętowy modelowany jest zazwyczaj jako element typu truss (łącznik). W takim modelu przyjmuje się, że każdy węzeł elementu posiada tylko stopnie swobody związane z przemieszczeniami, natomiast rotacje nie są uwzględniane, ponieważ element nie przenosi momentów. Upraszcza to znacząco równania opisujące zachowanie konstrukcji i pozwala na bardzo efektywne obliczeniowo modelowanie dużych układów kratownicowych.

Cechy elementu prętowego

• przenosi wyłącznie siły osiowe (rozciąganie i ściskanie),
• nie przenosi momentów zginających ani sił poprzecznych,
• posiada wyłącznie translacyjne stopnie swobody w węzłach,
• jest powszechnie stosowany w modelowaniu kratownic i cięgien w analizie MES,
• umożliwia zmniejszenie liczby stopni swobody modelu i skrócenie czasu obliczeń.

W praktyce inżynierskiej elementy prętowe stosuje się do odwzorowania konstrukcji, w których dominują obciążenia osiowe, takich jak mosty kratownicowe, maszty, wieże czy konstrukcje stalowe o układzie kratownicowym. Należy jednak pamiętać, że w przypadkach, w których występują istotne momenty zginające lub obciążenia poprzeczne, konieczne jest zastosowanie bardziej złożonych elementów belkowych lub powłokowych.
