Stopień swobody elementu – definicja

W metodzie elementów skończonych (MES) model geometryczny dzielony jest na wiele mniejszych części zwanych elementami skończonymi, a punkty łączące elementy nazywane są węzłami. W każdym węźle definiowane są niewiadome opisujące zachowanie modelu, takie jak przemieszczenia, obroty czy temperatura. Niewiadome te określa się jako stopnie swobody.

Stopień swobody węzła oznacza liczbę niezależnych wielkości, które mogą zostać wyznaczone w danym węźle. Natomiast stopień swobody elementu to suma stopni swobody wszystkich węzłów należących do danego elementu.

Znaczenie stopni swobody w analizie MES

Stopnie swobody stanowią podstawę tworzenia układu równań macierzowych, który opisuje zachowanie analizowanego obiektu. Liczba stopni swobody decyduje o:

• liczbie niewiadomych w modelu,
• rozmiarze macierzy układu równań,
• dokładności odwzorowania zachowania konstrukcji,
• czasie potrzebnym na wykonanie obliczeń.

Dobór odpowiedniego typu elementu oraz liczby stopni swobody węzła zależy od rodzaju analizowanego problemu, np. analizy wytrzymałościowej, cieplnej czy dynamicznej.

Przykład obliczania stopnia swobody elementu

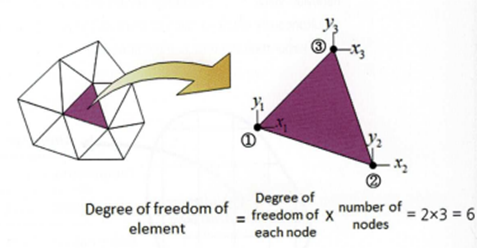

Stopień swobody elementu można wyznaczyć poprzez zsumowanie stopni swobody wszystkich jego węzłów. Przykładowo:

• element czterowęzłowy,
• każdy węzeł posiada 3 stopnie swobody,

daje łączny stopień swobody elementu równy:

• 4 × 3 = 12 stopni swobody.

W bardziej złożonych elementach, takich jak elementy powłokowe lub belkowe, liczba stopni swobody węzła może być większa, ponieważ obejmuje zarówno przemieszczenia, jak i obroty.

Rola w modelowaniu numerycznym

Poprawne określenie liczby stopni swobody elementów ma kluczowe znaczenie dla jakości modelu MES, ponieważ wpływa bezpośrednio na:

• dokładność aproksymacji pola przemieszczeń,
• możliwość odwzorowania rzeczywistych mechanizmów deformacji,
• stabilność i efektywność obliczeń numerycznych.
