Dynamika układów wieloczłonowych

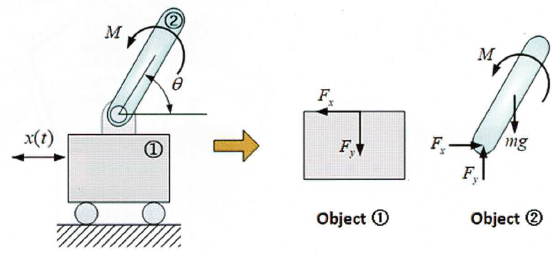

Dynamika układów wieloczłonowych (Multibody Dynamics – MBD) jest dziedziną mechaniki obliczeniowej zajmującą się analizą ruchu względnego oraz interakcji siłowych pomiędzy powiązanymi elementami mechanicznymi w układach składających się z wielu ciał. Ciała te mogą być modelowane jako bryły sztywne lub elastyczne, a ich relacje kinematyczne i dynamiczne opisuje się za pomocą więzów (constraints), sił wewnętrznych oraz obciążeń zewnętrznych.

W praktyce inżynierskiej przykładem zastosowania MBD może być proces produkcji papieru, gdzie zespół rolek napędzających materiał musi poruszać się zgodnie z określonymi warunkami kinematycznymi, np. z zachowaniem odpowiednich proporcji prędkości obrotowych. Odchylenia w tych parametrach mogą prowadzić do wzrostu naprężeń wstępnych w taśmie papieru i w konsekwencji do jej zerwania. Analizy MBD (a w bardziej złożonych przypadkach również MES) pozwalają dobrać parametry ruchu tak, aby ograniczyć ryzyko awarii procesu.

Zakres analiz w MBD

W klasycznym ujęciu dynamika układów wieloczłonowych zakłada, że komponenty są bryłami sztywnymi (Rigid Body Dynamics), co upraszcza model matematyczny i umożliwia szybkie obliczenia. W takim podejściu typowo wykonuje się:

• analizę kinematyczną – wyznaczanie przemieszczeń, prędkości i przyspieszeń elementów w czasie,
• analizę dynamiczną – wyznaczanie sił i momentów działających na elementy w wyniku ruchu oraz na skutek oddziaływań kontaktowych i więzów.

W obu przypadkach kluczowe jest poprawne zdefiniowanie więzów kinematycznych, które narzucają zależności ruchu między elementami (np. przeguby, prowadnice, mechanizmy).

Elastyczna dynamika układów wieloczłonowych i powiązanie z MES

W bardziej zaawansowanym podejściu stosuje się elastyczną dynamikę układów wieloczłonowych (Flexible Multibody Dynamics), w której wybrane komponenty traktowane są jako deformowalne. W takim przypadku konieczna jest integracja modelowania MBD z metodą elementów skończonych (MES), aby możliwe było odwzorowanie:

• lokalnych odkształceń i naprężeń,
• drgań własnych i rezonansu,
• wpływu ugięć na kinematykę całego mechanizmu,
• historii czasowej sił wewnętrznych i reakcji.

Takie modele są szczególnie istotne tam, gdzie dynamiczne odkształcenia wpływają na pracę układu, np. w pojazdach szynowych, robotyce, biomechanice czy przy projektowaniu ram maszyn.

Co-simulation MBD + MES

Dla układów o dużej złożoności obliczenia stają się wymagające, ponieważ trzeba rozwiązywać jednocześnie:

• równania ruchu całego układu wieloczłonowego,
• równania opisujące zachowanie elastycznych komponentów (MES),
• warunki kontaktu i nieciągłości na styku elementów.

W praktyce realizuje się to często w formie co-simulation, gdzie solver MBD (odpowiedzialny za kinematykę, więzy i kontakt) jest sprzęgany z solverem MES (odpowiedzialnym za deformacje i naprężenia). Takie podejście pozwala uwzględnić jednocześnie więzy kinematyczne, efekty kontaktowe oraz elastyczne zachowanie komponentów w pełnej historii czasowej.
