Naprężenia zginające

Naprężenia zginające są jednym z podstawowych pojęć w mechanice konstrukcji i wytrzymałości materiałów. Powstają one w elementach konstrukcyjnych pod wpływem działania momentów zginających, które powodują odkształcenie elementu w postaci wygięcia.

Pod wpływem działania sił lub momentów zewnętrznych w elemencie konstrukcyjnym pojawiają się naprężenia, czyli wewnętrzne siły rozłożone na jednostkę powierzchni. Ich zadaniem jest przeciwdziałanie przyłożonym obciążeniom oraz utrzymanie równowagi mechanicznej elementu.

W zależności od kierunku działania względem przekroju wyróżnia się:

• naprężenia normalne – działające prostopadle do przekroju,
• naprężenia styczne – działające równolegle do przekroju.

Naprężenia normalne można dodatkowo podzielić na:

• naprężenia rozciągające – powodujące wydłużenie elementu,
• naprężenia ściskające – powodujące skrócenie elementu.

Jednym z najczęściej spotykanych przypadków naprężeń normalnych są właśnie naprężenia zginające, które pojawiają się w elementach konstrukcyjnych pod wpływem momentów zginających.

Czym są naprężenia zginające?

Naprężenia zginające to naprężenia normalne powstające w materiale na skutek działania momentu zginającego. Powodują one jednoczesne rozciąganie jednej części przekroju i ściskanie drugiej.

Zjawisko to jest bardzo powszechne w konstrukcjach inżynierskich. Występuje m.in. w:

• belkach konstrukcyjnych,
• płytach stropowych,
• ramach konstrukcyjnych,
• elementach maszyn,
• mostach i konstrukcjach budowlanych.

Gdy element konstrukcyjny poddany jest zginaniu, jego oś geometryczna przestaje być linią prostą i przyjmuje kształt łuku.

Jak powstają naprężenia zginające w belce?

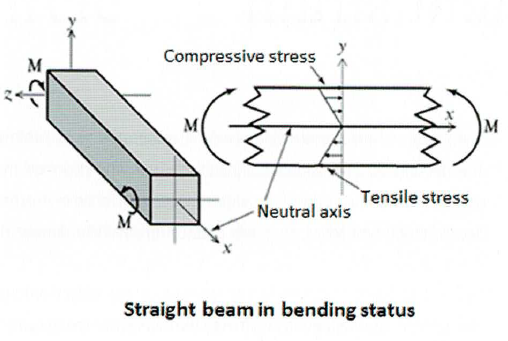

Dobrym przykładem jest belka o prostokątnym przekroju poprzecznym, poddana działaniu momentu zginającego.

W wyniku działania momentu zginającego:

• górna część przekroju ulega ściskaniu,
• dolna część przekroju ulega rozciąganiu.

Między tymi strefami znajduje się szczególna warstwa materiału, zwana osią obojętną.

Oś obojętna

Oś obojętna to linia w przekroju poprzecznym elementu, w której naprężenia zginające są równe zeru.

Warstwa ta nie ulega ani rozciąganiu, ani ściskaniu – zmienia jedynie swoje położenie podczas zginania.

Schemat rozkładu naprężeń wygląda następująco:

• powyżej osi obojętnej – naprężenia ściskające,
• poniżej osi obojętnej – naprężenia rozciągające.

Rozkład naprężeń zginających w przekroju

Jedną z najważniejszych właściwości naprężeń zginających jest liniowy rozkład ich wartości w przekroju elementu.

Oznacza to, że:

• naprężenie jest równe zero na osi obojętnej,
• jego wartość rośnie liniowo wraz z odległością od osi obojętnej,
• maksymalne naprężenia występują na krawędziach przekroju.

Im dalej dany punkt znajduje się od osi obojętnej, tym większe naprężenie w nim występuje.

To właśnie dlatego w projektowaniu konstrukcji tak istotny jest kształt przekroju poprzecznego elementu, ponieważ wpływa on bezpośrednio na wytrzymałość na zginanie.

Wzór na naprężenia zginające

Wartość naprężenia zginającego w danym punkcie przekroju można obliczyć ze wzoru:

σ = M·y / I

gdzie:

• σ – naprężenie zginające
• M – moment zginający
• y – odległość punktu od osi obojętnej
• I – geometryczny moment bezwładności przekroju względem osi obojętnej

Wzór ten pokazuje, że naprężenie zginające:

• rośnie wraz z momentem zginającym,
• rośnie wraz z odległością od osi obojętnej,
• maleje wraz ze wzrostem momentu bezwładności przekroju.

Znaczenie naprężeń zginających w projektowaniu konstrukcji

Analiza naprężeń zginających jest jednym z podstawowych etapów projektowania konstrukcji mechanicznych i budowlanych. Pozwala ona określić, czy dany element będzie w stanie przenieść przyłożone obciążenia bez uszkodzenia.

W praktyce analiza ta wykorzystywana jest m.in. do:

• projektowania belek konstrukcyjnych,
• doboru kształtu i wymiarów przekroju,
• oceny maksymalnych dopuszczalnych naprężeń,
• analizy ugięć konstrukcji,
• modelowania elementów w metodzie elementów skończonych (MES).

W nowoczesnych analizach inżynierskich naprężenia zginające często wyznacza się numerycznie przy użyciu symulacji komputerowych, które umożliwiają dokładne odwzorowanie rzeczywistych warunków pracy konstrukcji.
