Singularity (osobliwość) w analizie MES

W analizie metodą elementów skończonych (MES) jednym z częstych i jednocześnie problematycznych zjawisk jest tzw. osobliwość (ang. singularity). Dotyczy ona lokalnych obszarów modelu, w których wyniki – szczególnie naprężenia – przyjmują bardzo wysokie, niefizyczne wartości.

Zrozumienie tego zjawiska jest kluczowe dla poprawnej interpretacji wyników i uniknięcia błędnych wniosków inżynierskich.

Czym jest osobliwość w MES?

Osobliwość w analizie MES to punkt lub obszar, w którym dochodzi do gwałtownego wzrostu wartości analizowanych wielkości, takich jak naprężenia lub przemieszczenia.

W praktyce oznacza to, że:

• wartości naprężeń mogą rosnąć do bardzo dużych poziomów,
• wyniki nie stabilizują się wraz z zagęszczaniem siatki,
• rozwiązanie może dążyć matematycznie do nieskończoności.

Takie zachowanie nie zawsze odpowiada rzeczywistemu zjawisku fizycznemu, lecz często wynika z przyjętych uproszczeń modelu.

Skąd biorą się osobliwości?

Osobliwości najczęściej są efektem idealizacji modelu numerycznego. W rzeczywistych konstrukcjach wiele zjawisk ma charakter ciągły, natomiast w modelach MES są one upraszczane.

Najczęstsze przyczyny to:

• ostre naroża i krawędzie w geometrii,
• przyłożenie siły punktowej do pojedynczego węzła,
• nieciągłości materiałowe,
• idealizacje kontaktu między elementami.

W takich miejscach powstają nienaturalnie duże gradienty naprężeń.

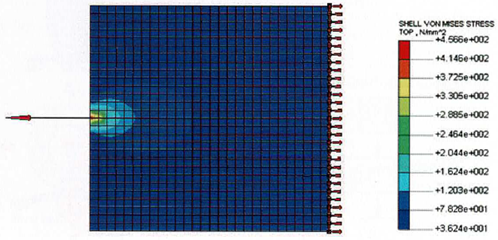

Klasyczny przykład osobliwości – czubek pęknięcia

Jednym z najbardziej znanych przykładów osobliwości jest czubek szczeliny w analizie pęknięć. W tym obszarze naprężenia teoretycznie dążą do nieskończoności.

W analizie MES:

• wartości naprężeń są bardzo wysokie, ale skończone,
• wyniki zależą silnie od zagęszczenia siatki,
• konieczna jest specjalna interpretacja wyników.

Dlatego w takich przypadkach stosuje się dedykowane metody, np. współczynniki intensywności naprężeń.

Wpływ osobliwości na wyniki analizy

Obecność osobliwości może znacząco wpłynąć na jakość wyników analizy MES i prowadzić do błędnych wniosków.

Najczęstsze skutki to:

• zawyżone wartości naprężeń,
• problemy ze zbieżnością obliczeń,
• trudności w interpretacji wyników,
• błędna ocena wytrzymałości konstrukcji.

Dlatego kluczowe jest rozpoznanie, czy wysoka wartość naprężenia wynika z rzeczywistego zjawiska, czy z artefaktu numerycznego.

Jak radzić sobie z osobliwościami?

W praktyce inżynierskiej istnieje kilka sposobów ograniczania wpływu osobliwości lub poprawnej ich interpretacji.

Najczęściej stosuje się:

• zagęszczenie siatki w obszarze problematycznym,
• zaokrąglenie ostrych krawędzi,
• rozłożenie obciążenia zamiast siły punktowej,
• zastosowanie specjalnych elementów (np. singular elements),
• dokładniejsze modelowanie kontaktu.

W wielu przypadkach ważniejsze od „eliminacji” osobliwości jest jej właściwe zrozumienie.

Czy osobliwość zawsze jest błędem?

Nie zawsze. Choć często traktowana jest jako artefakt modelowania, osobliwość może dostarczać cennych informacji inżynierskich.

Może wskazywać na:

• miejsca koncentracji naprężeń,
• potencjalne obszary inicjacji pęknięć,
• krytyczne punkty konstrukcji.

Dlatego zamiast ją ignorować, należy ją analizować w odpowiednim kontekście.
