Stabilność rozwiązania

W analizach dynamicznych, szczególnie w metodzie elementów skończonych (MES), kluczowym zagadnieniem jest poprawne odwzorowanie odpowiedzi układu w czasie. Struktury poddane zakłóceniom, takim jak drgania czy obciążenia sejsmiczne, mogą reagować w różny sposób – stabilny lub niestabilny.

Zrozumienie pojęcia stabilności rozwiązania jest niezbędne, aby wyniki analizy numerycznej były wiarygodne i zgodne z rzeczywistością fizyczną.

Czym jest stabilność rozwiązania?

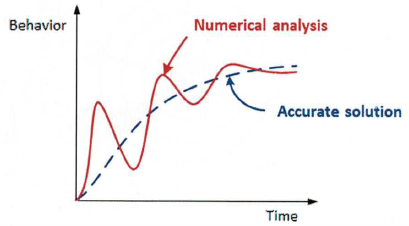

Stabilność rozwiązania oznacza, że odpowiedź układu nie narasta w sposób niekontrolowany w kolejnych krokach czasowych. Innymi słowy, drgania i fluktuacje systemu z czasem maleją lub pozostają ograniczone.

Jeżeli natomiast:

• amplituda drgań rośnie,
• wartości przemieszczeń lub naprężeń zwiększają się bez ograniczeń,
• odpowiedź odbiega od rzeczywistego zachowania fizycznego,

mówimy o niestabilności rozwiązania.

Stabilność a całkowanie w czasie

W analizie MES odpowiedź układu w czasie wyznaczana jest poprzez całkowanie w czasie, czyli podział przedziału czasowego na dyskretne kroki i obliczanie rozwiązania iteracyjnie.

Stabilność rozwiązania zależy w dużej mierze od:

• zastosowanej metody całkowania w czasie,
• wielkości kroku czasowego,
• właściwości materiałowych,
• rozmiaru elementów siatki.

Nieodpowiedni dobór tych parametrów może prowadzić do niestabilnych wyników, nawet jeśli model fizyczny jest poprawny.

Stabilność a zbieżność – różnice

Stabilność rozwiązania często bywa mylona ze zbieżnością, jednak są to dwa różne pojęcia.

• stabilność – określa, czy rozwiązanie nie „ucieka” w czasie i pozostaje ograniczone,
• zbieżność – oznacza, że wynik zbliża się do rozwiązania rzeczywistego wraz z poprawą modelu.

Możliwa jest sytuacja, w której rozwiązanie jest stabilne, ale nie jest zbieżne – lub odwrotnie. Dlatego oba te aspekty należy analizować niezależnie.

Metody stabilne i warunki stabilności

W analizie numerycznej wyróżnia się dwa główne typy metod pod względem stabilności:

• metody bezwarunkowo stabilne – zapewniają stabilność niezależnie od kroku czasowego,
• metody warunkowo stabilne – wymagają spełnienia określonych kryteriów (np. ograniczenia kroku czasowego).

W praktyce oznacza to, że dla metod warunkowo stabilnych:

• zbyt duży krok czasowy prowadzi do niestabilności,
• konieczne jest spełnienie warunków stabilności (np. warunku Couranta),
• dokładność i stabilność są ze sobą powiązane.

Dlaczego stabilność jest ważna w MES?

Stabilność rozwiązania ma kluczowe znaczenie dla poprawności analizy numerycznej. Nawet niewielkie błędy mogą prowadzić do całkowicie błędnych wyników, jeśli rozwiązanie jest niestabilne.

W praktyce zapewnienie stabilności pozwala na:

• uzyskanie realistycznych wyników symulacji,
• poprawną analizę zjawisk dynamicznych,
• uniknięcie błędów numerycznych,
• zwiększenie wiarygodności projektu inżynierskiego.
