Splajny typu B

Splajny to klasa funkcji matematycznych wykorzystywanych do interpolacji oraz aproksymacji danych. Znajdują szerokie zastosowanie w grafice komputerowej, systemach CAD oraz analizie inżynierskiej, gdzie konieczne jest precyzyjne odwzorowanie krzywych i powierzchni.

Jednym z najważniejszych typów splajnów są splajny typu B (B-spline), które stanowią podstawę nowoczesnego modelowania geometrycznego.

Czym są splajny typu B?

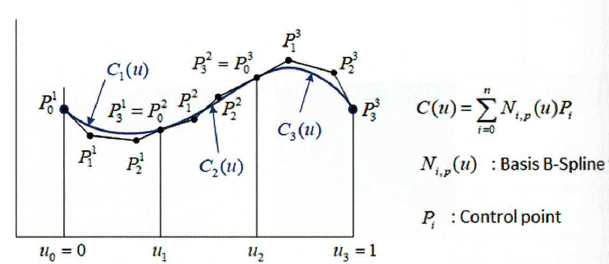

Splajn typu B (ang. basis spline) to funkcja, która pozwala opisać złożone krzywe za pomocą kombinacji liniowej funkcji bazowych oraz punktów kontrolnych. Dzięki temu możliwe jest uzyskanie gładkich i stabilnych krzywych przy relatywnie niewielkiej liczbie parametrów.

W praktyce oznacza to, że:

• krzywa definiowana jest przez punkty kontrolne,
• kształt zależy od funkcji bazowych,
• zmiana jednego punktu wpływa tylko lokalnie na krzywą.

To lokalne oddziaływanie jest jedną z największych zalet splajnów typu B.

Właściwości splajnów typu B

Splajny typu B charakteryzują się szeregiem cech, które czynią je niezwykle użytecznymi w zastosowaniach inżynierskich.

Do najważniejszych właściwości należą:

• wysoka gładkość krzywych,
• lokalna kontrola kształtu,
• stabilność numeryczna,
• możliwość łatwego zwiększania stopnia funkcji,
• elastyczność w modelowaniu złożonych kształtów.

Dzięki tym cechom splajny typu B są bardziej zaawansowane niż klasyczne krzywe wielomianowe.

B-spline a krzywe Béziera

Splajny typu B można traktować jako uogólnienie krzywych Béziera. W przeciwieństwie do nich oferują większą elastyczność i lepszą kontrolę nad kształtem krzywej.

Główne różnice:

• krzywe Béziera zależą globalnie od wszystkich punktów kontrolnych,
• B-spline mają wpływ lokalny,
• B-spline umożliwiają łatwe łączenie segmentów krzywych,
• B-spline pozwalają na modelowanie bardziej złożonych geometrii.

Dzięki temu są powszechnie stosowane w nowoczesnych systemach CAD.

Jednorodne splajny typu B

W przypadku gdy funkcje bazowe mają stały stopień na całym przedziale, mówimy o jednorodnych splajnach typu B (uniform B-splines).

Cechy jednorodnych splajnów typu B to:

• równomierny rozkład węzłów,
• prostsza implementacja,
• przewidywalne zachowanie krzywej.

Jednorodne B-splajny są często wykorzystywane w zastosowaniach, gdzie wymagana jest prostota i stabilność modelu.

Zastosowanie splajnów typu B

Splajny typu B znajdują szerokie zastosowanie w wielu dziedzinach inżynierii i technologii.

Najczęściej wykorzystuje się je w:

• systemach CAD do modelowania geometrii,
• grafice komputerowej i animacji,
• projektowaniu powierzchni aerodynamicznych,
• analizie danych i aproksymacji funkcji,
• modelowaniu krzywych i powierzchni w MES.

Stanowią one również podstawę bardziej zaawansowanych metod, takich jak powierzchnie NURBS.
