Stopień swobody węzła – definicja

W metodzie elementów skończonych (MES) zachowanie analizowanego obiektu opisuje się poprzez wartości niewiadomych określanych w węzłach siatki. Każda z tych niewiadomych odpowiada jednemu stopniowi swobody węzła, czyli niezależnej wielkości, którą należy wyznaczyć w procesie obliczeń.

Stopień swobody węzła zależy od rodzaju analizowanego zjawiska oraz typu elementu skończonego. Wartości te są następnie wykorzystywane do aproksymacji rozkładu wielkości fizycznych w całym elemencie za pomocą odpowiednich funkcji bazowych, najczęściej funkcji Lagrange’a.

Liczba stopni swobody w zależności od problemu

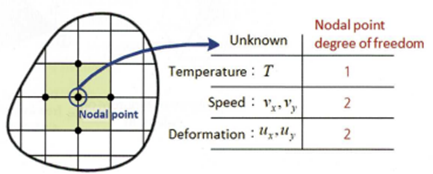

Liczba stopni swobody przypadających na jeden węzeł zależy od analizowanej wielkości fizycznej. Przykładowo:

• analiza cieplna – 1 stopień swobody (temperatura),
• analiza wytrzymałościowa 2D – zwykle 2 stopnie swobody (przemieszczenia w kierunkach x i y),
• analiza wytrzymałościowa 3D – 3 stopnie swobody (przemieszczenia w kierunkach x, y, z),
• analiza przepływu płynów – kilka stopni swobody (np. składowe prędkości i ciśnienie).

W analizach sprzężonych, w których jednocześnie rozwiązuje się kilka zjawisk fizycznych, liczba stopni swobody węzła może być odpowiednio większa.

Stopnie swobody a liczba niewiadomych w modelu

Całkowita liczba niewiadomych w analizie MES jest równa sumie stopni swobody wszystkich węzłów w modelu. Oznacza to, że:

• w analizie cieplnej liczba niewiadomych jest równa liczbie węzłów,
• w analizach mechanicznych lub sprzężonych liczba niewiadomych jest wielokrotnie większa niż liczba węzłów.

Liczba stopni swobody węzła ma więc bezpośredni wpływ na rozmiar układu równań, czas obliczeń oraz dokładność odwzorowania zachowania modelu.

Znaczenie w modelowaniu MES

Poprawne określenie stopni swobody węzłów jest kluczowe dla prawidłowego modelowania numerycznego, ponieważ wpływa na:

• możliwość odwzorowania rzeczywistych mechanizmów deformacji lub przepływu,
• dokładność aproksymacji rozkładu wielkości fizycznych,
• stabilność i efektywność obliczeń numerycznych.
