Transformacja geometryczna

Aby jednoznacznie określić położenie punktu w przestrzeni, konieczne jest zdefiniowanie układu współrzędnych. Składa się on z punktu odniesienia (początku układu) oraz trzech wzajemnie prostopadłych kierunków, które wyznaczają osie przestrzenne.

W zależności od problemu i geometrii obiektu stosuje się różne układy współrzędnych, a przejście między nimi nazywa się transformacją geometryczną.

Układy współrzędnych

W praktyce inżynierskiej najczęściej wykorzystuje się trzy podstawowe układy:

• kartezjański – oparty na osiach prostokątnych (x, y, z),
• cylindryczny – użyteczny dla geometrii obrotowych,
• sferyczny – stosowany dla obiektów o symetrii kulistej.

Wybór układu zależy od geometrii problemu — odpowiedni dobór upraszcza opis matematyczny i obliczenia.

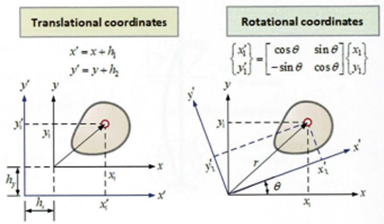

Na czym polega transformacja geometryczna?

Transformacja geometryczna to proces przeliczania współrzędnych punktu z jednego układu odniesienia do innego. Ten sam punkt w przestrzeni może mieć różne wartości współrzędnych w zależności od przyjętego układu.

Transformacje mogą obejmować:

• zmianę układu odniesienia,
• obrót osi,
• przesunięcie (translację),
• skalowanie.

Mimo zmiany wartości liczbowych, fizyczne położenie punktu pozostaje niezmienione.

Znaczenie transformacji geometrycznych w analizie MES

Transformacje geometryczne są nieodłącznym elementem metody elementów skończonych.

W szczególności stosuje się je do:

• przekształcania geometrii elementów do układu lokalnego,
• mapowania elementów rzeczywistych na elementy wzorcowe (master elements),
• wykonywania całkowania numerycznego,
• składania macierzy globalnych z lokalnych układów odniesienia.

Każdy element skończony posiada swój lokalny układ współrzędnych, który musi zostać odpowiednio powiązany z układem globalnym modelu.

Element główny (master element)

W MES często wykorzystuje się tzw. element główny (referencyjny), w którym wykonywane są obliczenia numeryczne. Rzeczywiste elementy siatki są przekształcane do tej postaci za pomocą transformacji geometrycznych.

Pozwala to:

• uprościć obliczenia,
• ujednolicić procedury numeryczne,
• zwiększyć efektywność solverów.

Dlaczego to ważne?

Bez transformacji geometrycznych nie byłoby możliwe efektywne modelowanie złożonych geometrii ani łączenie wielu elementów w jeden spójny model obliczeniowy.

Transformacje zapewniają:

• spójność opisu geometrycznego,
• poprawność obliczeń numerycznych,
• możliwość pracy w różnych układach odniesienia jednocześnie.
