Wyboczenie w analizie MES

Wyboczenie (ang. buckling) to jedno z kluczowych zjawisk niestateczności konstrukcji, szczególnie istotne dla elementów smukłych poddanych ściskaniu. W pewnym momencie, mimo dalszego zwiększania obciążenia, konstrukcja przestaje zachowywać równowagę i ulega gwałtownej deformacji poprzecznej.

Co ważne, do wyboczenia może dojść jeszcze zanim materiał osiągnie swoją wytrzymałość — jest to problem stateczności, a nie wytrzymałości.

Na czym polega zjawisko wyboczenia?

Początkowo element (np. pręt, słup, płyta) odkształca się w sposób liniowy. Jednak po przekroczeniu pewnego poziomu obciążenia — tzw. obciążenia krytycznego — nawet niewielkie zaburzenie prowadzi do nagłego ugięcia bocznego.

Charakterystyczne cechy wyboczenia:

• gwałtowna zmiana kształtu przy niewielkiej zmianie obciążenia,
• utrata stateczności zamiast klasycznego zniszczenia materiału,
• duża wrażliwość na niedoskonałości geometryczne.

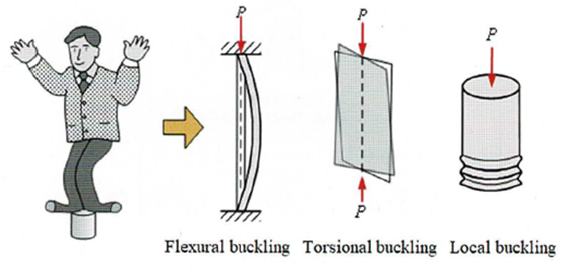

Rodzaje wyboczenia

W praktyce inżynierskiej wyróżnia się kilka form wyboczenia, zależnych od mechanizmu deformacji:

• giętne – klasyczne ugięcie pręta w kierunku poprzecznym,
• skrętne – dominują deformacje skrętne,
• giętno-skrętne – kombinacja zginania i skręcania (częste w profilach otwartych),
• lokalne – dotyczy fragmentów cienkościennych elementów (np. ścianek profili),
• postaciowe – związane z działaniem sił tnących.

Dodatkowo rozróżnia się wyboczenie:

• w płaszczyźnie konstrukcji (in-plane),
• poza płaszczyzną (out-of-plane).

Obciążenie krytyczne i smukłość

Kluczowym parametrem jest obciążenie krytyczne, czyli wartość siły, przy której konstrukcja traci stateczność.

Na jego wartość wpływają głównie:

• długość elementu,
• geometria przekroju,
• właściwości materiałowe,
• warunki podparcia.

Istotnym wskaźnikiem jest również smukłość — im bardziej smukły element (duży stosunek długości do wymiaru przekroju), tym mniejsza odporność na wyboczenie.

Rola niedoskonałości

W rzeczywistych konstrukcjach nigdy nie mamy do czynienia z idealną geometrią. Nawet niewielkie odchylenia mogą znacząco obniżyć nośność wyboczeniową.

Najczęstsze źródła imperfekcji:

• początkowa krzywizna elementu,
• mimośrodowe przyłożenie siły,
• niedokładne warunki podparcia.

To właśnie dlatego rzeczywiste konstrukcje wyboczają się wcześniej niż wynikałoby to z teorii idealnej.

Wyboczenie w analizie MES

W metodzie elementów skończonych stosuje się dwa główne podejścia do analizy wyboczenia:

• analiza liniowa (eigenvalue buckling) – szybka, daje obciążenie krytyczne i postacie wyboczenia, ale nie uwzględnia imperfekcji,
• analiza nieliniowa – uwzględnia rzeczywiste efekty geometryczne i materiałowe, daje bardziej realistyczne wyniki.

Wynikiem analizy liniowej jest m.in. współczynnik wyboczeniowy (BLF – Buckling Load Factor):

• BLF > 1 – konstrukcja jest stabilna dla zadanego obciążenia,
• BLF = 1 – osiągnięto stan krytyczny,
• BLF < 1 – wyboczenie nastąpi wcześniej niż zakładano.

Znaczenie inżynierskie

Wyboczenie jest jednym z najczęstszych mechanizmów awarii w konstrukcjach smukłych — takich jak słupy, profile cienkościenne czy elementy lotnicze.

Dlatego w projektowaniu:

• często ogranicza się smukłość elementów,
• stosuje się usztywnienia,
• uwzględnia się imperfekcje w analizach,
• wykorzystuje się zaawansowane symulacje MES.
