Drgania swobodne w MES

Konstrukcje takie jak budynki czy mosty wiszące wykazują dynamiczną reakcję na działanie fal sejsmicznych, co powoduje wstrząsy i drgania. W rzeczywistości wszystkie obiekty wykazują pewien poziom drgań dynamicznych w odpowiedzi na zewnętrzne zakłócenia, a zjawisko, w którym drgania są wywoływane przez działającą siłę zewnętrzną, nazywamy drganiami wymuszonymi.

Poza tym każdy obiekt posiada własne, wrodzone właściwości drganiowe, które ujawniają się nawet przy braku stałego zewnętrznego wymuszenia. Takie drgania nazywamy drganiami swobodnymi (naturalnymi). Obiekt nie zaczyna oscylować „sam z siebie” bez zadziałania bodźca, jednak drgania swobodne opisują jego naturalną charakterystykę dynamiczną — to właśnie z nich wynikają częstotliwości i kształty drgań, które mogą zostać wzbudzone podczas pracy konstrukcji.

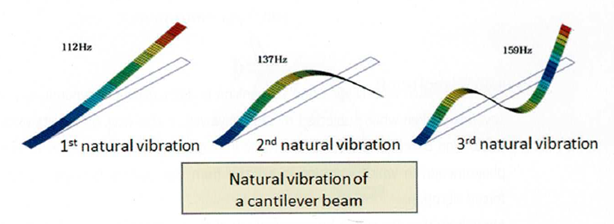

Na przykład cienka metalowa płyta, przymocowana jednym końcem do ściany, nie zacznie drgać bez zewnętrznego wymuszenia. Mimo to posiada określone, charakterystyczne właściwości drganiowe zależne od geometrii, warunków podparcia oraz właściwości materiałowych.

Parametry opisujące drgania swobodne

Podstawowymi parametrami opisującymi drgania swobodne są:

• częstotliwość naturalna (własna),
• postać drgań (mod drgań),
• współczynnik tłumienia.

Charakterystyki te można wyznaczać metodami eksperymentalnymi, teoretycznymi lub numerycznymi. W badaniach eksperymentalnych wykorzystuje się m.in. wzbudniki i aparaturę pomiarową do obserwacji zjawiska rezonansu. Analiza teoretyczna opiera się na rozwiązywaniu równań różniczkowych opisujących ruch, natomiast metody numeryczne — w szczególności metoda elementów skończonych (MES) — pozwalają wyznaczać rozwiązania przybliżone dla złożonych, rzeczywistych konstrukcji.

Rezonans i znaczenie modów własnych

W przypadku drgań wymuszonych kluczowe jest zjawisko rezonansu, które zachodzi, gdy częstotliwość wymuszenia zbliża się do jednej z częstotliwości naturalnych obiektu. Wtedy amplituda drgań może wzrosnąć do bardzo dużych wartości, co bywa przyczyną uszkodzeń elementów konstrukcyjnych.

Po ustaniu wymuszenia obiekt może kontynuować drgania swobodne, a dominującą składową odpowiedzi jest zwykle drganie o częstotliwości odpowiadającej najniższemu (pierwszemu) modowi własnemu. Ten najniższy mod, nazywany modem podstawowym, jest zwykle związany z największymi deformacjami konstrukcji.

W praktyce dynamiczna odpowiedź obiektu na drgania wymuszone jest kombinacją wielu modów własnych. W analizach MES uwzględnia się to poprzez analizę modalną oraz analizy dynamiczne, w których odpowiedź układu jest opisywana jako suma wpływu kolejnych postaci drgań.
